令和6年度 上期 第一種 学科試験 問14 解説 配線材料の名称

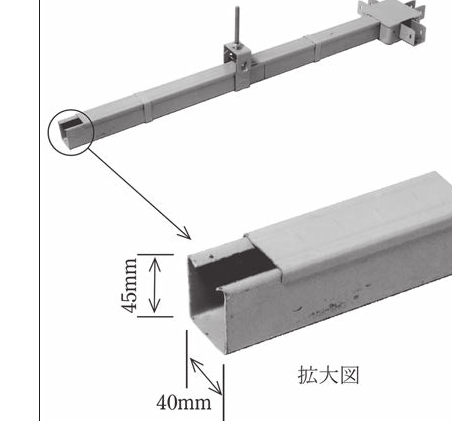

写真に写っている材料の断面形状（コの字型）と、蓋を被せる構造に着目します。この特徴は「金属製線ぴ（レースウェイ）」特有のものであり、サイズ感を含めて二種金属製線ぴと判断します。

断面形状と構造による識別方法

試験の鑑別問題では、見た目の特徴を記憶の引き出しと照合することが重要です。

・二種金属製線ぴ：断面がコの字型で、薄い鋼板製のカバーをパチンとはめ込む構造です。店舗の天井などで照明器具を直接取り付けるための配線経路として多用されます。 ・金属ダクト：金属製線ぴよりもサイズが大きく、断面が長方形の箱状です。蓋はボルトなどでしっかり固定する構造になっており、工場などで大容量の回路を収める際に使われます。 ・フロアダクト：オフィスビルの床下に埋設されるもので、断面が扁平な長方形です。写真のように吊り金具で宙吊りにするタイプではないため、外観で容易に区別できます。 ・ライティングダクト：形状は細長く似ていますが、内部に給電用の銅バーが組み込まれており、専用のプラグを差し込んで照明を移動・増設できる構造が特徴です。

現場で求められる識別能力

この問題は、単なる名称当てではなく、施工場所や用途に応じた材料選定の基礎能力を問うています。金属製線ぴは、露出配線を行う際に鋼製電線管よりも柔軟で、かつケーブルを保護しながら露出配線ができるため、見た目を重視する商業空間の施工で欠かせない材料です。

試験では「金属製」という共通点を持つ材料が並ぶため、それぞれの「サイズ感」「蓋の固定方法」「主な設置場所（天井露出か、埋設か、吊り下げか）」を整理して覚えることが、誤答を防ぐ鍵となります。特に金属製線ぴは、ボルトによる吊り下げや、専用のジョイント金具を使った直線接続など、施工時の姿が写真として出題されやすいため、カタログや施工マニュアルの図面を見ておくことが非常に有効な対策となります。
