令和6年度 上期 第一種 学科試験
本ページは令和6年度 上期 第一種 学科試験の過去問50問を解説付きで掲載しています。問題ごとの解き方・重要ポイント・学科試験対策に役立つ解説を参照できます（過去問・解説・学科試験）。
2024-07-07 ・ 50問
出典：令和6年度 上期 第一種 学科試験（一般財団法人 電気技術者試験センター）
問1/ 50問

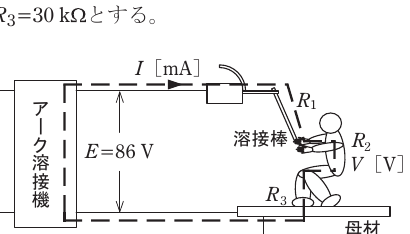

図のようなアーク溶接作業での感電において，人体を通って流れる電流I[mA]と人体抵抗R2にかかる電圧V[V]は。 ただし，溶接機の出力側無負荷電圧E=86V，乾燥した状態の保護手袋や作業靴を着用しているとき，手と溶接棒間の抵抗R1=20kΩ，人体の抵抗R2=500Ω，足と母材間の抵抗R3=30kΩとする。
- イ. I=1.7 V=42
- ロ. I=17 V=42
- ハ. I=1.7 V=0.85
- ニ. I=17 V=0.85
