令和3年度 下期 学科試験 問26 解説 工具と材料の組合せ

この問題は、電気工事で用いられる工具と、それが対象とする材料や部品の「正しい組み合わせ」を問うものです。誤っているものを見つけるためには、まず各選択肢の組み合わせを比較し、用途が一致しないものを特定します。

正解は「ロ」です。

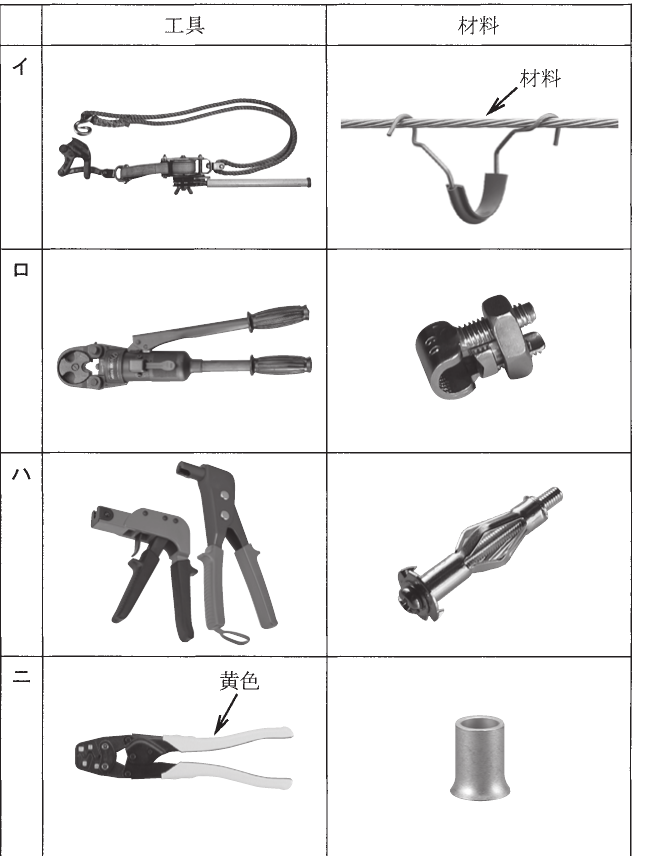

各工具と材料の対応関係

この問題では、それぞれの工具が持つ役割を正しく理解しているかが鍵となります。

・イ：張線器とメッセンジャーワイヤ 張線器（ハッカー）は、架空配線を行う際にメッセンジャーワイヤを適度な張力で引っ張り、固定するために使用します。この組み合わせは正しいものです。

・ロ：手動油圧式圧着工具とボルトナット用コネクタ 選択肢ロの工具は、手動油圧式圧着工具です。これは主に太い電線や端子の圧着に使用されるものですが、隣に示されている材料は、ボルトを締め付けて接続するタイプのコネクタ（分岐接続などに用いるもの）です。このコネクタはスパナやレンチを使って締め付けるものであり、圧着工具で無理やり潰すようなものではないため、これが誤りとなります。

・ハ：ハンドタッカー（またはボードアンカー用工具）と中空壁用アンカー 中空壁（石膏ボードなど）に器具を取り付ける際に用いられる、ボードアンカーやトグルボルトを固定するための工具とアンカー本体です。これらはセットで用いられる正しい組み合わせです。

・ニ：リングスリーブ用圧着工具とリングスリーブ 電気工事の基本であるリングスリーブ圧着工具と、その接続用スリーブです。工具の刻印サイズ（小、中、大など）とスリーブを合わせる必要がある、最も馴染み深い正しい組み合わせです。

電気工事における工具選定の重要性

現場において、工具と材料の組み合わせを間違えることは、単に施工ができないというだけでなく、重大な接続不良や事故の原因となります。

例えば、圧着工具は特定の端子やスリーブに対して規定の圧力を加えるように設計されています。本来ボルトで締め付けるべき材料を無理に圧着したり、あるいはその逆を行ったりすると、電気的な接続が不安定になり、過熱や接触不良が発生する危険性があります。

本問のような問題は、試験対策としてだけでなく、現場での安全な作業手順を身につけるための基礎知識として非常に重要です。工具の見た目だけで判断せず、「その工具が何のためにあるのか」という目的を意識することで、自信を持って正解を選べるようになります。
