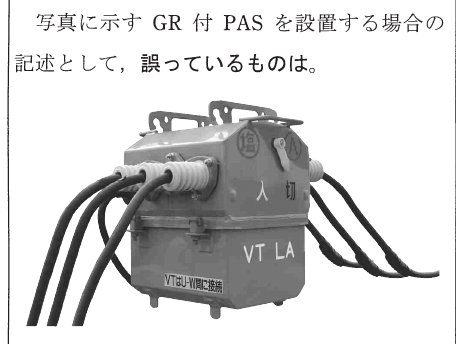

令和2年度 第一種電気工事士 筆記試験 問22 解説 GR付PAS

この問題は、名称に含まれる「GR」という記号に注目することで即座に解決できます。GRは地絡継電器（Ground Relay）の略称であり、この機器が「地絡事故」を検出するためのものだと理解していれば、短絡事故を遮断するという記述が含まれる選択肢イを誤りとして選ぶことができます。

GR付PASの役割と機能

GR付PAS（地絡継電器付高圧交流負荷開閉器）は、受電設備における保安上の要として極めて重要な機器です。

そもそもPAS（高圧交流負荷開閉器）とは、高圧受電設備において、負荷電流の開閉や、機器の点検・保護を行うために設置される開閉器のことです。ここに地絡継電器（GR）の機能が組み合わさることで、自国内で発生した地絡事故を検知し、自ら回路を開放して事故を除去できるようになります。

この機能の核心は「波及事故の防止」です。もし自国内で地絡事故が起きた際、適切な保護装置が働かなければ、その事故電流が電気事業者の配電線にまで流れ込み、近隣の広範囲な停電を引き起こす恐れがあります。これを防ぐために、責任分界点付近にGR付PASを設置し、事故が発生した場所で速やかに切り離す仕組みとなっています。

短絡事故との違いを理解する

選択肢イにある「短絡事故」は、地絡事故とは性質が異なります。地絡事故は電路が大地と接触する現象ですが、短絡事故は電路同士が接触する現象です。

短絡事故のような過大な電流が発生する事故に対しては、通常、高圧カットアウト（ヒューズ）や高圧遮断器（VCBなど）が対応します。PASはあくまで負荷開閉器であり、強力な短絡電流を遮断する能力（遮断容量）を持っていない、あるいは限定的であるため、PAS単体で短絡事故の保護を担わせることはありません。

実務における位置付けと重要性

試験対策としてこの知識を整理する際は、以下の機能分担を意識すると記憶が定着しやすくなります。

• GR付PAS: 主に地絡事故時の保護（波及事故防止）を目的とする。設置場所は責任分界点。
• 遮断器やカットアウト: 主に短絡事故や過負荷時の保護を目的とする。

この知識は、実際の現場で受電設備の図面を見る際や、保守点検の項目を確認する際に不可欠です。例えば、PASがなぜ電気事業者との責任分界点に設置されるのか、なぜわざわざ地絡継電器が内蔵されているのかを理解していれば、試験だけでなく、実際の電気主任技術者の実務や保安業務において、設備の保護協調を考える際の基礎知識となります。
