平成24年度 筆記試験 問45 解説 高圧受電設備の機器

高圧受電設備に設置される機器の識別は、写真の「外観的な特徴」と「その機器が単線結線図上のどこでどのような役割を担うか」を結びつけて記憶することが正解への近道です。

写真から機器を識別するポイント

本問の選択肢に挙げられている機器は、いずれも受変電設備で頻出のものです。それぞれの外観上の特徴を以下のように整理します。

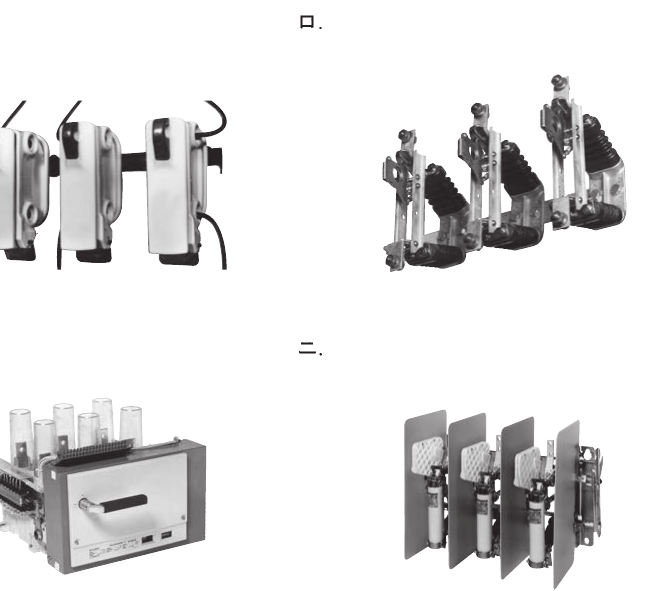

イ. 筒状のヒューズが取り付けられた「高圧カットアウト（PC）」です。主に柱上変圧器の一次側保護などに使用されます。 ロ. 開放状態が目視で確認できる「断路器（DS）」です。回路の切り離しを目的とし、負荷電流を遮断する能力はありません。 ハ. 密閉された容器の中に消弧室が備わった「真空遮断器（VCB）」です。高圧の過電流や短絡電流を遮断するための主要な保護機器です。 ニ. 複数の板状の隔壁（アークシュート）の間にヒューズが配置された「高圧限流ヒューズ付き高圧交流負荷開閉器（LBS）」です。負荷電流の開閉と短絡保護の両方の役割を持ちます。

機器の役割と構造の結びつき

試験において重要なのは、単に「これが何か」を当てるだけでなく、なぜその形状をしているのかという「構造的必然性」を理解することです。

例えば、真空遮断器（ハ）は、真空バルブ内でアークを消すという性質上、金属のケースに収められた堅牢な箱型形状をしています。一方、断路器（ロ）は回路の切り離しが目的であるため、何よりも「確実に離れていることが目視できる」という構造が重視され、むき出しのナイフスイッチに近い形をしています。

この違いを理解しておくと、写真問題において迷うことが激減します。遮断器は「電流を遮断するための消弧機能」が必要であるため大きく複雑な構造になり、断路器は「状態表示」が主眼であるためシンプルになる、という視点で写真を見ると、それぞれの機器の特性が見えてきます。

現場で求められる機器識別の重要性

この問題は、単なる知識の暗記を確認するだけでなく、実務における安全確保の根拠を問うています。

高圧受電設備において、断路器（DS）で負荷電流を遮断しようとすると、激しいアークが発生し、設備故障や人身事故につながります。一方で、遮断器（VCB）は、そうした事故を未然に防ぐために、高電流を安全に遮断する能力を持っています。第一種電気工事士として現場に出た際、単線結線図を見て「ここは遮断器でなければならない場所か、断路器で良い場所か」を正確に読み取ることは、設備の安全な運用に直結する非常に重要なスキルです。
