令和7年度 上期 学科試験 問44 解説

この問題は、配線図の記号を読み取り、回路構成から必要な電線の本数を導き出すことで解くことができます。

手順は以下の通りです。

1. 配線図の「14」で示されている箇所が、どの機器間を結んでいるかを確認します。
2. 接続される機器に必要な機能（電源、スイッチ、接地など）を考えます。
3. 接地極付きコンセントや特定の負荷など、アース線が必要な箇所かどうかを判断します。

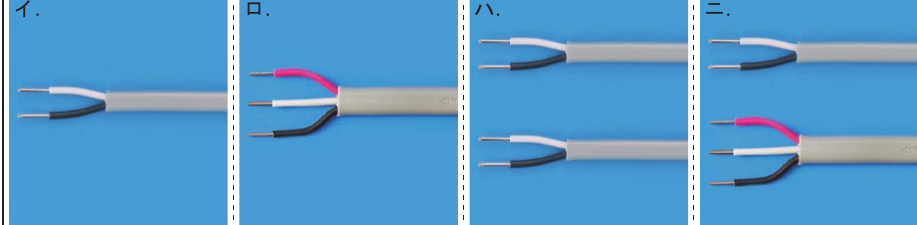

4. 電圧側・非接地側・スイッチ・接地線のそれぞれに何本必要かを数え、その合計心線数に合致するケーブルを選択します。

回路構成と必要本数の考え方

配線工事において、ケーブルの心線数は接続する機器の仕様で決まります。もっとも頻出するパターンとして、以下の点に注目してください。

・コンセントの場合：一般用（2心）、接地極付きコンセント（3心） ・スイッチの場合：単極スイッチ（2心）、3路スイッチ（3心） ・照明器具の場合：負荷への電源供給とスイッチの戻り線が必要

今回の問題で「接地が必要な場所」や「スイッチの戻り線が必要な場所」など、指定された配線箇所が何を目的としているかを回路図から追うことが重要です。特に「心線数は最少とする」という条件があるため、接地が必須でない場所にまで3心ケーブルを選択しないように注意しましょう。

実践的な見極め方

試験本番では、図記号の下に書かれた数字や記号（例えばコンセントの横に書かれた「E」など）を見落とさないことが最も重要です。

1. Eの記載がある場合：接地が必要なため、接地線を含めた3心ケーブルを選びます。
2. 3路スイッチの場合：スイッチ同士を結ぶには3本の線が必要になるため、VVF 3心ケーブルが必須となります。
3. 単純な照明負荷への供給：電源の2本のみで良いため、VVF 2心ケーブルとなります。

多くの受験生が迷うのは、スイッチから照明までの配線数です。スイッチ回路では、電源からの線と、スイッチを経由して照明へ向かう線（戻り線）の数を正確に数え上げてください。図面上の記号を線でなぞり、「今、何本の心線がここを通っているか」を指で追いながら数える練習をしておくと、試験当日のミスを劇的に減らすことができます。

配線図問題は慣れがすべてです。過去問を数多く解き、照明とスイッチの構成をパターン化して覚えてしまうのが、最短での合格への近道です。
