令和7年度 上期 学科試験 問41 解説

写真に写る機器の銘板や端子構成を確認し、特に「N」の記載と中性線欠相保護機能の有無に注目して判別します。

この問題では、単相3線式回路で使用される漏電遮断器の選定が問われています。単相3線式回路では、中性線が断線すると負荷側で異常電圧が発生する危険があるため、中性線欠相保護機能付きの漏電遮断器を用いる必要があります。

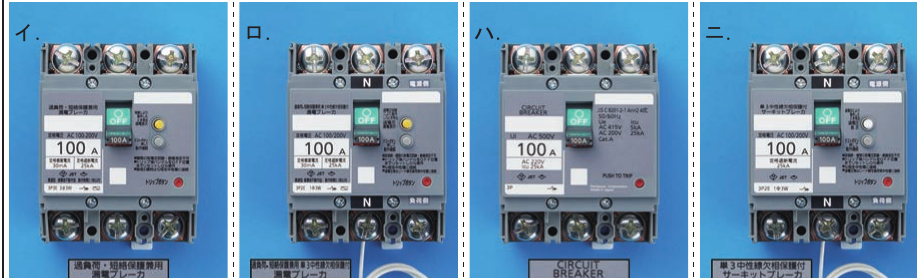

写真の選択肢ロを見ると、端子部分に「N」の記載があり、銘板に「単3中性線欠相保護付」という記述があることがわかります。これが正解の根拠となります。

機器判別のポイント

1. 端子記号 N の有無 写真のイ以外の選択肢には「N」という刻印があります。これは単相3線式の配線において、中性線を接続するための専用端子であることを示しています。

2. 銘板の仕様確認 電気工事士の試験では、機器の名称だけでなく、その機能を表す重要なキーワードを銘板から読み取る力が求められます。以下の用語は試験によく出るキーワードです。

• 漏電遮断器：漏電を検知して回路を遮断する機器。感度電流（30mAなど）の記載がある。
• 配線用遮断器：過負荷や短絡を検知して遮断する機器。
• 中性線欠相保護付：単相3線式において中性線が断線した際に、過電圧から機器を保護する機能。

3. 実際の現場と試験での位置づけ 実務において、分電盤の主開閉器として漏電遮断器を選定する際は、供給される電源方式（単相3線式か、単相2線式か）を正確に把握しなければなりません。試験においても、単に図記号を覚えるだけでなく、その回路方式に対してどの遮断器が必要になるかという「適用」の考え方が重要になります。

試験では、写真のような外観写真からスペックを読み取らせる問題が頻出します。特に「N端子があるか」「欠相保護機能があるか」の2点は、選択肢を見分けるための最短ルートとなるため、必ず銘板の文字を一つずつ確認する癖をつけておきましょう。
