令和7年度 上期 学科試験 問27 解説

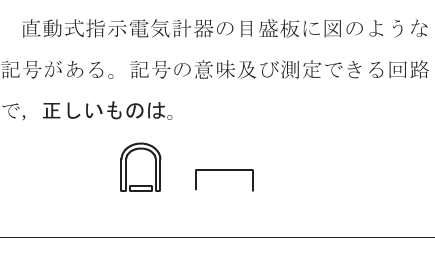

この問題は、電気計器の目盛板に記載された「記号」を正しく判読できるかを問うものです。解くための手順は以下の2点に集約されます。

1. U字型の磁石の記号を見て「永久磁石可動コイル形」であると判断する。このタイプは直流専用です。
2. 平らな線（水平線）の記号を見て「水平に置いて使用する」ものだと判断する。

これらを満たす選択肢を選べば、正解であるイに到達できます。

記号が示す意味の深掘り

試験に登場する主な記号を整理しておくと、他の形式の問題にも対応しやすくなります。

まず、動作原理を示す記号です。 ・U字磁石の記号は、永久磁石可動コイル形を示します。これは磁石の磁界の中でコイルに電流を流し、そのときに発生する力で針を動かす仕組みです。電流の向きによって針が逆方向に動いてしまうため、直流専用となります。 ・逆に、長方形や丸みを帯びたコイルの中に鉄片があるような記号であれば、可動鉄片形を示します。こちらは電流の向きに関係なく常に同じ方向に力が働くため、交流・直流の両方で使用可能です。

次に、使用姿勢を示す記号です。 ・今回のような水平線の記号は、目盛板を水平に置くことを意味します。 ・もし記号が半円形（分度器のような形）であれば、目盛板を鉛直（垂直）に立てて使用することを意味します。 ・なぜ姿勢が重要かというと、計器の内部では針を動かす力と、針をゼロに戻そうとする力が非常に微弱なバランスで成り立っているからです。姿勢が傾くと重力の影響を受け、測定値に誤差が生じてしまいます。

現場と試験での活かし方

この知識は、試験では今回のような図記号の問題として頻出です。実務の場面では、テスター（回路計）などのアナログ計器を使用する際に、正しい姿勢で測定値を読み取るという基本動作に直結します。

特に注意が必要なのは、実技試験で使う回路計も一種の「可動コイル形」であるという点です。直流電圧や電流を測る際には極性に注意し、水平な場所で正確に測定することが精度の高い計測の第一歩となります。

電気計測の記号は一度覚えてしまえば得点源になる分野です。磁石があれば「直流」、鉄片があれば「交流・直流」、線の向きで「姿勢」とセットで暗記しておきましょう。
