令和7年度 下期 第二種 学科試験 問41 解説

この問題は、複線図を正しく描き、各接続箇所に何本の電線が集まるかを読み取ることで解決します。

flowchart TD
    A[複線図を作成] --> B[接続点ごとに本数を数える]
    B --> C{接続本数}
    C -- 2本 --> D[2極用]
    C -- 3本 --> E[3極用]
    C -- 4本 --> F[4極用]
    D --> G[最少個数で組合せ]
    E --> G
    F --> G

解き方の手順

1. 複線図を描く: 回路図から、電源、スイッチ、照明器具（ランプレセプタクルや引掛シーリング等）を接続する複線図を完成させます。
2. 接続箇所ごとの本数をカウント: ボックス内で「何本と何本が接続されているか」を漏れなく数えます。
3. コネクタの選定:
   • 2本接続なら「2極用」、3本接続なら「3極用」、4本接続なら「4極用」を選びます。

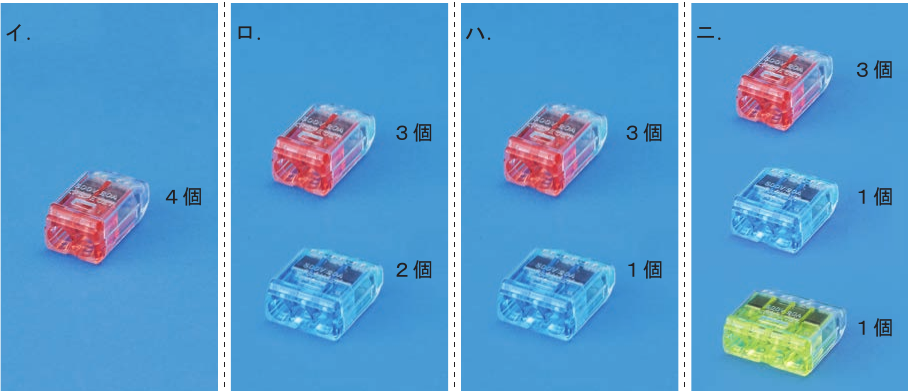

   • 選択肢の中から、合計個数が最も少なく、かつ各接続箇所の本数条件を満たすものを選びます。

差込形コネクタの基本ルール

差込形コネクタは、挿入口の数に応じて以下のように使い分けます。

• 2本用（一般的に青色）: 2本の電線を接続する場合に使用。
• 3本用（一般的に赤色）: 3本の電線を接続する場合に使用。
• 4本用（一般的に黄色）: 4本の電線を接続する場合に使用。

注意点として、「3本用のコネクタに2本の電線だけを挿す」ことは可能です。しかし、試験で問われるのは「最少個数の組合せ」であるため、例えば「4本接続の箇所」があるのに、3本用を2つ使って分けるといったことはせず、素直に4本用を1つ使うのが正解となります。

この知識が役立つ場面

この問題パターンは、筆記試験の後半（配線図問題）で必ずと言っていいほど出題されます。また、実技試験（技能試験）においても極めて重要です。

技能試験では、実際のボックス内で以下の判断を瞬時に行う必要があります。

• 「電源の非接地側（黒）と、スイッチへの渡り線、そしてスイッチから戻ってくる線が合流する場所は3本接続だから、赤のコネクタが必要だな」
• 「接地側（白）は、電源・コンセント・照明器具と集まって4本になるから、黄色のコネクタだな」

このように、複線図の描き方とコネクタ選定は「理論」と「実技」をつなぐ架け橋となる知識です。筆記試験の対策段階から、「この接続点は何極のコネクタを使うべきか？」を常に意識しながら複線図を描く練習をしておくと、技能試験での作業効率が格段に向上します。

ミスを防ぐコツ

試験中、接続点を見落とさないように、複線図上で「接続点に丸（リングスリーブやコネクタを表す記号）を打つ」際、電線の本数を丸の横に小さく書き込む習慣をつけてください。 例：3本接続なら、丸の横に小さく「3」と書く。

この一手間だけで、コネクタの極数選択ミスという「もったいない失点」を大幅に減らすことができます。
