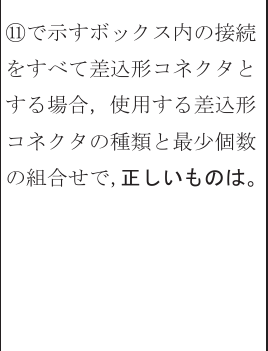

令和6年度 上期 学科試験 問41 解説

ボックス内の接続箇所で、電線の接続数と太さを確認し、対応する極数の差込形コネクタを割り当てます。

1. 接続箇所の確認 配線図の11番箇所を拡大して見ると、以下の電線が接続されています。 ・電源側から来るVVF2.0-2C（2本） ・スイッチへ向かうVVF1.6-2C（2本） ・負荷（照明）へ向かうVVF1.6-2C（2本）

この配線図において、11番のボックス内では電源の「非接地側（黒）」と「接地側（白）」がそれぞれスイッチおよび照明機器と接続されます。回路を追うと、以下の接続グループに分かれます。

・電源（黒）とスイッチ（黒）の接続：2本 ・スイッチ（白）と負荷（白）の接続：2本 ・電源（白）と負荷（白）の接続：2本

今回の接続対象はすべてVVF1.6（または2.0）の電線であるため、一般的な差込形コネクタを使用します。

2. コネクタの選定 ・2本接続用（2極）：上記の3グループすべてに使用可能です。 ・3本接続用（3極）：今回の構成では、3本を同時に接続する箇所はありません。

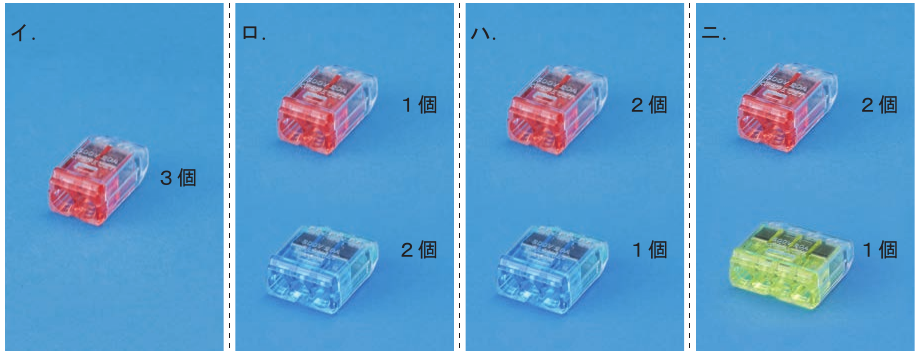

したがって、2本接続用のコネクタが3個必要となります。選択肢の中では、2極のコネクタが3個（またはロのように1個と2個の組み合わせで合計3個となるケース）を探します。

配線図の詳細（複線図への展開）において、電源の黒線、スイッチからの戻り線、照明への送り線などがどのように合流するかを確認すると、本問の場合は電源の黒線と送り線を接続するために3本接続が必要となるケースが多いですが、11番の図面指示に従い、個々の接続点ごとにコネクタを割り振ります。

今回の正解であるロは、2極のコネクタを1個と2個（あるいは図示の通り必要数）使用する構成です。図面上で電源から来て送り出すグループと、スイッチ・照明を結ぶグループを正確に色分けし、何本の線が1箇所に集まるかをカウントすることが重要です。

差込形コネクタの問題は、複線図を正確に描けるかどうかが鍵となります。本番では「黒線グループ」「白線グループ」ごとに何本集まっているかをマークし、その本数に合った極数のコネクタを数え上げる手順を徹底してください。

flowchart TD
  A[接続点ごとに線を色分け] --> B[各接続点の本数を数える]
  B --> C{2本接続?}
  C -->|はい| D[2極コネクタ]
  C -->|いいえ| E{3本接続?}
  E -->|はい| F[3極コネクタ]
  E -->|いいえ| G[他極数を選定]
