令和6年度 上期 学科試験 問27 解説

この問題は、測定器の目盛板に記された「記号」の意味を読み取ることで解けます。正解はロです。目盛板の「～」という記号は交流用であることを示しており、永久磁石可動コイル形は直流専用であるため、この記述が矛盾しています。

flowchart LR
  A[目盛板に「~」] --> B[交流用]
  C[永久磁石可動コイル形] --> D[直流専用]
  B --> E{両立する?}
  D --> E
  E -->|しない| F[選択肢ロは誤り]

記号から読み取れる情報

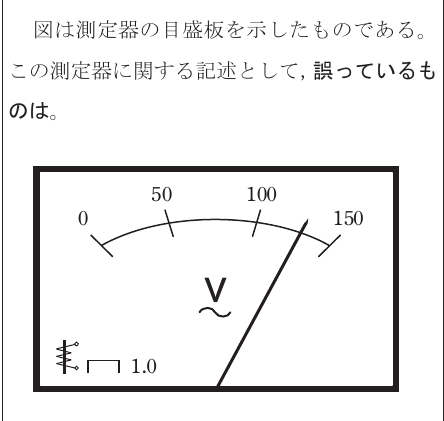

電気計器の目盛板には、その測定器の性能や使用方法を示す国際的な記号が記載されています。今回の図から読み取れるのは以下の4点です。

• V：電圧計であることを示します。
• ～：交流回路用（交流専用）であることを示します。
• 枠の中に水平線（図では角が右に向いた水平な線）：水平設置型であることを示します。これは水平な台に置かないと正しい値を示さないタイプであることを意味します。
• 枠の中にコイルの記号（バネのようなマーク）：可動鉄片形であることを示唆します。

永久磁石可動コイル形と可動鉄片形の比較

試験で頻出する両者の違いを整理しておきましょう。

永久磁石可動コイル形は、永久磁石による磁界の中にコイルを置いて電流を流し、その磁力によって針を動かす仕組みです。電流の向きが変わると針が逆方向に動いてしまうため、直流専用となります。記号は「U字磁石」のようなマークで表されます。

一方、可動鉄片形は、コイルに電流を流して鉄片を磁化し、その反発力で針を動かす仕組みです。電流の向きが変わっても同じ方向に吸引・反発するため、交流でも直流でも使用可能です。今回の問題で記されていた「コイルの記号」は、主にこの可動鉄片形や、交流用の計器に多く見られるものです。

学習のポイント

測定器の問題は「記号の暗記」がすべてです。以下の記号はセットで覚えておくと、他の問題にも対応できます。

1. 直流用：記号なし、または－（真っ直ぐな線）
2. 交流用：～（波線）
3. 永久磁石可動コイル形：直流専用、磁石の記号
4. 可動鉄片形：交流・直流両用、コイルの記号
5. 設置姿勢：水平なら四角の中に水平線、垂直なら四角の中に縦線

試験本番では、選択肢の記述と目盛板の記号を一つずつ照らし合わせ、「これは合っているか、矛盾していないか」を確認する手順を徹底してください。特に「直流専用の計器に交流回路用記号がある」「交流用計器に直流専用の記号がある」といった組み合わせの誤りを見抜くことが、この種の問題で最も重要な判断基準となります。
