令和6年度 下期 学科試験 問43 解説

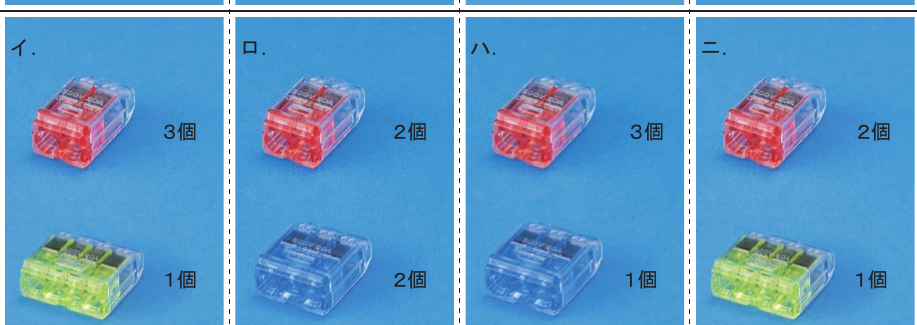

この問題は、配線図の指定箇所に集まる電線の本数から、必要な差込形コネクタの極数（何本差し込めるか）と個数を導き出すことで解くことができます。

解き方の手順は以下の通りです。

1. 配線図の⑬のジョイントボックスに接続される各ケーブル（VVF1.6）の中身（芯線）を数える。
2. 電源側、負荷側、スイッチ側などを区別し、同じ電位になる芯線をグループ分けする。
3. グループごとに接続される芯線の本数を数え、それがそのままコネクタの極数となる（例：3本接続なら3極用コネクタが1個）。
4. 導き出した極数と個数の組み合わせが、選択肢のどれに合致するかを確認する。

差込形コネクタの選定では、ジョイントボックス内で「どの電線とどの電線がつながるか」を正確に読み取ることが最重要です。

この問題のポイントは、電線の接続区分を間違えないことです。例えば、電源からの接地側電線（白）は、負荷機器のすべてと接続されるため、接続本数が多くなります。一方、スイッチに関わる電線は、スイッチへの往きと戻りの線のみが接続されるため、本数が異なります。接続図を描く際は、以下のルールを意識しましょう。

・電源からの接地側電線（白）：負荷機器の接地側端子とすべてつなぐ ・電源からの非接地側電線（黒）：スイッチの片側とつなぐ ・スイッチの戻り線：負荷機器の非接地側端子とつなぐ

試験本番では、配線図上の各点に接続される芯線の数を、その都度数え上げることが重要です。焦ってカウントミスをすると、極数や個数の選択を誤る原因となります。芯線を数える際は、図面上に小さくチェック印を入れながら作業すると、ミスを大幅に減らすことができます。

この知識は、学科試験だけでなく実技試験（技能試験）でも必須となります。技能試験では、実際のコネクタを使って電線を接続するため、何極のコネクタが何個必要かを正確に判断できなければ、材料の不足や配置ミスにつながります。日頃の練習から、配線図からコネクタの極数を即座に算出する訓練をしておきましょう。

flowchart TD
  A["⑬に入る芯線を列挙"] --> B["同電位ごとにグループ化"]
  B --> C["各グループの本数を数える"]
  C --> D["本数 = コネクタ極数"]
  D --> E["必要個数を合計して選択肢照合"]
