令和6年度 下期 学科試験 問42 解説

この問題は、配線図の指定されたジョイントボックス内で、どのような電線が接続されているかを読み取り、適切なリングスリーブの種類（小・中・大）と個数を導き出す問題です。

解き方の手順は以下の通りです。

1. 配線図を見て、該当するジョイントボックス（⑫）に入る電線の種類と本数をカウントする。
2. 接続ルール（リングスリーブの選定基準）に従い、必要なスリーブのサイズを判定する。

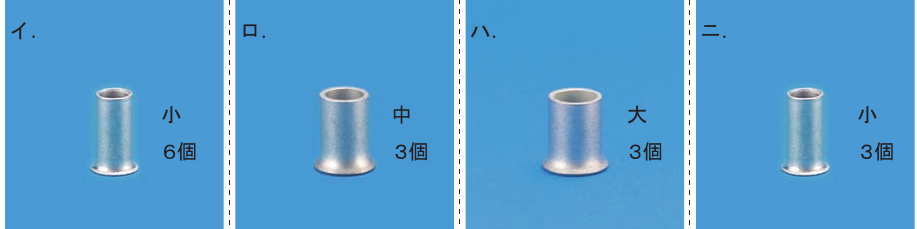

3. 接続箇所ごとのスリーブを合計し、選択肢と照らし合わせる。

リングスリーブ選定の知識

第二種電気工事士試験において、電線の接続は非常に重要な項目です。リングスリーブは、接続する電線の太さと本数に応じて、以下のルールで選定します。

・スリーブ小：

• 1.6mmを2本
• 1.6mmを3本
• 1.6mmを4本
• 1.6mmを2本 ＋ 2.0mmを1本 ・スリーブ中：
• 1.6mmを5本
• 2.0mmを2本
• 1.6mmを3本 ＋ 2.0mmを1本
• 2.0mmを2本 ＋ 1.6mmを1本 ・スリーブ大：
• 2.0mmを3本
• 2.0mmを4本

これらは、試験において必ず暗記しておくべき必須の組み合わせです。

試験での活用場面と注意点

この問題は学科試験だけでなく、技能試験の「施工条件」を読み解く際にも直結します。技能試験では、ここを間違えると重大な欠陥とみなされるため、正確なカウントが求められます。

試験中にミスを減らすためのコツを2点挙げます。

1. 図面上で数えた電線をマークする：配線図上の電線を一本ずつ鉛筆でなぞり、重複や数え漏れを防ぎましょう。
2. 刻印を確認する：問題文に「圧着接続」とある場合は、スリーブのサイズだけでなく、施工後の刻印（小、中、大）についてもあわせて覚えておくと、技能試験の作業時にも役立ちます。

この種の問題は、配線図の読み間違いさえなければ確実に得点源にできます。まずは接続のルールをしっかり頭に入れ、過去問の配線図を見ながら、どの組み合わせに該当するのかを一つずつ当てはめる練習を繰り返してください。

flowchart TD
  A["⑫の電線本数を数える"] --> B["接続単位ごとにグループ化"]
  B --> C{"組み合わせ判定"}
  C --> D["小: 例 1.6mm×2〜4本"]
  C --> E["中: 例 2.0mm×2本 など"]
  C --> F["大: 例 2.0mm×3〜4本"]
  D --> G["必要個数を合計"]
  E --> G
  F --> G
