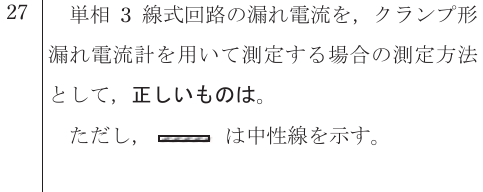

令和6年度 下期 学科試験 問27 解説

単相3線式回路の漏れ電流を測定するには、回路を構成するすべての電線（L1、L2、中性線の計3本）をまとめてクランプ形漏れ電流計の窓（CT部）に通すのが正解です。

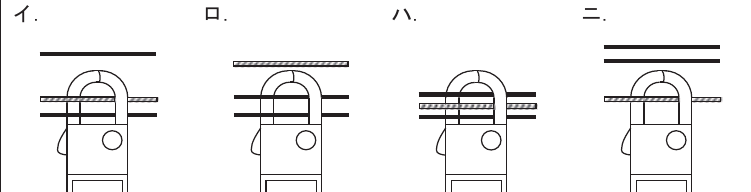

図の選択肢の中で、3本の電線を漏れなく一括してクランプしているのはハです。

flowchart LR
  A[L1電流] --> S[ベクトル和]
  B[L2電流] --> S
  C[N電流] --> S
  S --> D{正常時?}
  D -->|はい| E[和=0 付近]
  D -->|いいえ(漏電あり)| F[差分=漏れ電流として表示]

漏れ電流測定の原理と注意点

クランプ形漏れ電流計は、電線に流れる電流によって発生する磁界を測定します。正常な状態では、電源から送り出された電流は負荷を通って戻ってくるため、送り出しの電流と戻りの電流のベクトル和はゼロになります。

もし電気が本来の回路以外（接地側など）へ漏れている場合、送り出しと戻りの電流に差が生じます。この差分が漏れ電流として検出されます。

単相3線式の場合、3本すべてをまとめてクランプすることで、正常時に流れている電流のベクトル和がゼロになり、もし漏電があればその分だけが浮き彫りになって計測器に表示されます。一部の線だけをクランプしたり、本数を間違えたりすると、回路の負荷電流が直接計測されてしまい、正確な漏れ電流を測定することができません。

この測定手法は、電気設備の定期点検や絶縁不良の調査で頻繁に使用されます。特に絶縁抵抗計（メガー）を用いて停電点検ができない場合、通電状態のまま漏れ電流を測定して設備の健全性を評価する際に必須の知識となります。

試験対策として覚えておくべきこと

この問題のポイントは、対象とする回路の全電線を漏らさずクランプすることです。

単相2線式であれば2本、単相3線式であれば3本、三相3線式であれば3本を一括でクランプします。問題文で示される線種（中性線など）や線の本数に惑わされず、その回路を構成する全ての線を包み込んでいる選択肢を選べるようにしましょう。
