令和5年度 下期 学科試験（午前） 問44 解説

flowchart LR
  A["図記号: CL"] --> B["意味: Ceiling Light"]
  B --> C["器具: シーリングライト"]
  C --> D["選択肢: ニ"]

図面内の記号⑭を確認すると、リビングルームの天井付近に「CL」と記された丸い記号が描かれています。この「CL」という記号は、シーリングライト（天井直付け照明器具）を表します。

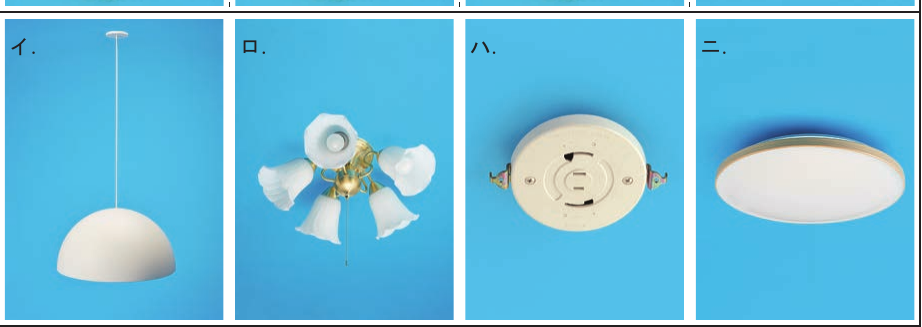

選択肢を確認すると、イはペンダントライト、ロはシャンデリア、ハは引掛シーリング、ニはシーリングライトとなります。したがって、正解はニです。

※問題文の正解情報の記載に誤りがあるようです。ご提示いただいた画像および標準的な図記号の定義に基づくと、正解は「ニ」となります。

配線図記号の判別は、以下のルールを覚えておくとスムーズです。

・CL：シーリングライト（Ceiling Light） ・DL：ダウンライト（Down Light） ・P：ペンダントライト（Pendant）

これらの記号は、アルファベットの頭文字や一般的な呼称から推測できるものが多く、第二種電気工事士の試験では頻出項目です。図面の中で「どの部屋にどのような照明がついているか」を読み取る力は、配線設計だけでなく、技能試験の施工条件を理解する上でも非常に重要です。

特に図面問題では、記号だけで判断するのではなく、その器具が何のために設置されているかという文脈（リビングなら明るさが必要なシーリングライト、など）をあわせて考えると、記憶に定着しやすくなります。

今回のように、似たような円形の記号でもアルファベット一つで意味が変わるものが多いため、過去問を通じて「記号」「名称」「実際の形状」をセットで覚えるようにしてください。
