令和5年度 下期 学科試験（午前） 問18 解説

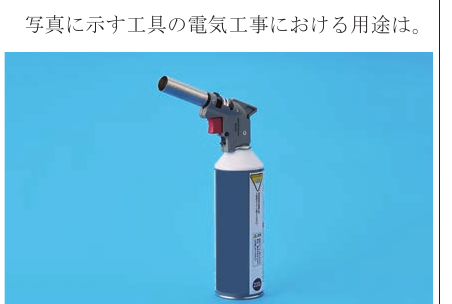

この工具はガストーチランプです。写真を見て「火を出す道具」であると認識し、電気工事で加熱を必要とする用途を探すのが正解への最短ルートです。選択肢の中で加熱して曲げ加工を行う対象は硬質ポリ塩化ビニル電線管（VE管）のみであるため、イが正解となります。

ガストーチランプの役割と特性 ガストーチランプはカセットボンベから供給されるガスを燃焼させ、高温の炎を作り出す工具です。電気工事において、この高熱は「硬質ポリ塩化ビニル電線管を軟化させる」ために利用されます。硬質塩化ビニル管は常温では硬く曲げることができませんが、熱を加えるとゴムのように柔らかくなる性質を持っています。これを利用して、現場の状況に合わせて任意の角度に曲げ加工を行うのです。

他の選択肢との関係性 試験対策として、他の選択肢に使われる工具も併せて覚えておきましょう。 金属管（鋼製電線管）の曲げ加工には、パイプベンダという専用の機械や工具を用います。金属は熱しても容易には曲がらず、また過度な加熱は被覆を傷めたり強度が低下したりする恐れがあるため、基本的には物理的な力で曲げます。 合成樹脂製可とう電線管（PF管やCD管）は、もともと柔らかい素材で作られており、手や専用の固定具で曲げられるため、熱を加える必要はありません。 ライティングダクトは金属製の筐体が基本であり、現場で熱して曲げるような加工を行うものではありません。

試験における出題パターン 工具の問題は、写真と用途が1対1で対応する暗記項目です。ガストーチランプについては、以下のポイントを押さえておくと確実です。

・用途：硬質ポリ塩化ビニル電線管の加熱・曲げ加工 ・注意点：加熱しすぎると管が焦げたり、形が崩れて内部の配線が困難になったりするため、焦らず全体を均一に加熱する技術が求められる

実技試験（技能試験）でも同様の工具が登場する場合があります。筆記試験でこれらの工具の用途を確実に理解しておくことは、合格後の現場作業をイメージする上でも非常に重要です。工具の写真は頻出ですので、テキストの工具図鑑を見直し、名称と用途をリンクさせておくことをおすすめします。
