令和7年度 上期 第一種 学科試験 (出題例) 問46 解説 変流器の結線図

この問題は、三相回路における変流器（CT）の二次側回路の接地方法を問うものです。正解はハです。

変流器二次回路の接地ルール

第一種電気工事士試験において、変流器の二次側接地は非常に重要な安全上の規定です。変流器は高圧回路の電流を測定するために使用されますが、万が一、一次側（高圧側）と二次側（低圧側）の絶縁が破壊された場合、二次側回路に高電圧が誘起される危険性があります。

これを防ぎ、感電や機器の損傷を防止するために、CTの二次側回路には必ず1点を接地しなければなりません。一般的に、二次側のk端子とl端子のうち、l端子側を接地するのが慣例的な標準回路となっています。この接地は、測定器や保護継電器の保護だけでなく、作業員の安全確保という観点から必須の措置です。

結線図を読み解くプロセス

この問題を解くためのポイントは以下の二点です。

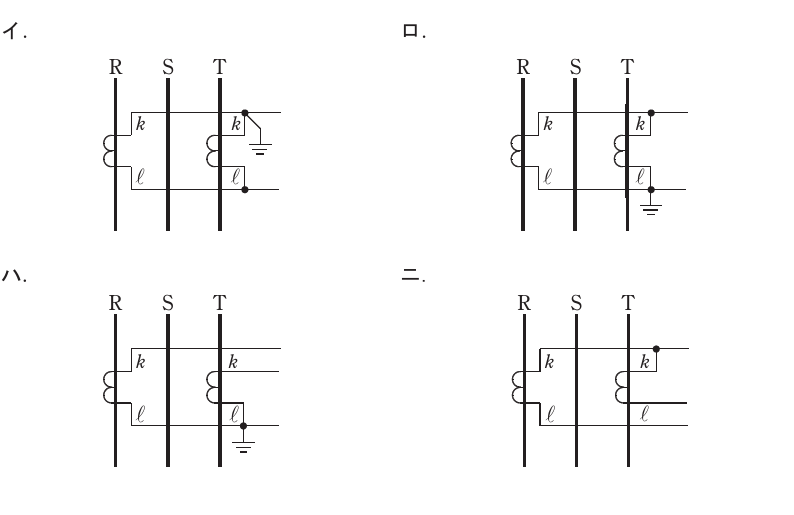

1. 接地が施されているかどうか： 選択肢の中で、イとハには接地記号があります。ロとニには接地が見当たりません。変流器二次側には接地が必須であるため、この時点でイかハに絞り込まれます。

2. 接地の位置（k側かl側か）： 一般的に変流器の二次側接地はl側で行われます。選択肢イを見ると、接地がk側で行われています。一方、選択肢ハはl側で行われています。標準的な構成としては、変流器の二次側を流れる電流の極性や、測定器へ向かう回路の構成上、l端子を接地するのが一般的です。したがって、ハが最も適切な結線であると判断できます。

実務における変流器の重要性

この知識は、受変電設備の現場で計器用変成器（CT/VT）を取り扱う際に必ず直面する基本事項です。電気主任技術者や工事士が現場で点検を行う際、もしCT二次側の接地が外れていたり、誤った位置に接地されていたりすれば、それは重大な保安上の欠陥となります。

試験問題としては図記号の選択ですが、実務では「なぜそこに接地するのか」「なぜ二次側を開放してはいけないのか（開放すると高電圧が発生しCTが焼損するため）」という背景まで理解しておくことが、資格取得後の現場での事故防止に直結します。試験の設問は、こうした安全の基本を定着させるための教育的な意図を持って作成されています。
