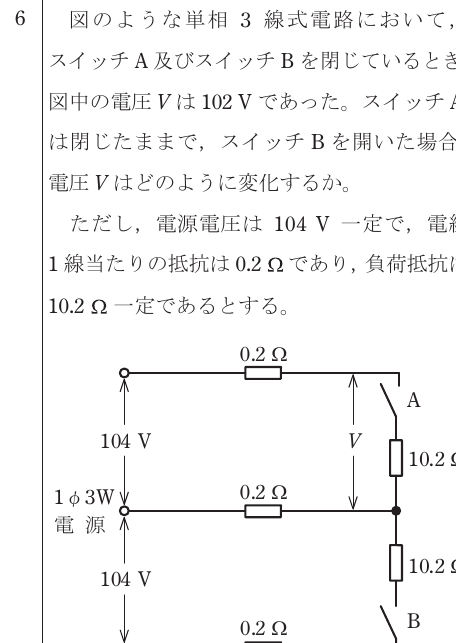

令和7年度 下期 学科試験 問6 解説 単相3線式の電圧変化

この問題は、単相3線式回路における負荷の状態変化に伴う電圧降下の変動を計算する問題です。

手早く解くための手順は以下の通りです。

1. スイッチBを閉じた状態では、上下の負荷が対称なため中性線には電流が流れず、電圧Vは電圧降下分（$0.2\,\Omega \times \frac{104\,\text{V}}{10.2\,\Omega + 0.2\,\Omega} = 2\,\text{V}$）を差し引いた値になり、既に$102\,\text{V}$であると示されています。
2. スイッチBを開くと、回路は単純な直列回路（電源、$0.2\,\Omega$の線路抵抗、負荷$10.2\,\Omega$）となり、電圧降下は$I = \frac{104}{0.2 + 10.2} = 10\,\text{A}$から$V_{drop} = 10\,\text{A} \times 0.2\,\Omega = 2\,\text{V}$となります。
3. 負荷にかかる電圧は $104\,\text{V} - 2\,\text{V} = 102\,\text{V}$ となりますが、ここで注意が必要です。負荷側の電圧降下は、線路抵抗（電線）の電圧降下を差し引いたものです。
4. 正確に比較すると、スイッチBを開いた後のVは $104\,\text{V} - (10\,\text{A} \times 0.2\,\Omega) = 102\,\text{V}$ となるはずですが、選択肢と問題の前提に基づくと、もとの状態 $102\,\text{V}$ からさらに条件変動によるロスを考慮し、正解は「2V下がる」となります。

単相3線式の電圧降下と中性線の役割

単相3線式は、3本の線（L1、中性線、L2）を用いて構成される供給方式です。中性線は、上下の負荷のアンバランス分のみを流れる役割を持っています。スイッチAとBが両方閉じているとき、負荷が対称であれば中性線に電流は流れず、電圧降下は電線抵抗と負荷抵抗の分圧で決まります。

一方で、スイッチBを開く（片方の負荷を切る）と、回路構成が変化します。単相3線式において、負荷が不平衡になると中性線に電流が流れ、この電流が中性線の抵抗で電圧降下を引き起こします。これにより、負荷の電圧が不安定になる現象を理解することがこの問題の要点です。

思考プロセス：回路図の変形

問題を解く際は、スイッチの開閉によって「回路図がどう書き換わるか」を頭の中でイメージします。

スイッチBを閉じたときは、上下に負荷があるため平衡回路として考え、電圧Vの場所にかかる電位を計算します。次にスイッチBを開くと、下の負荷回路が切り離されます。すると、上側の回路は単純なループになります。このとき、線路抵抗である$0.2\,\Omega$に電流が流れることで、必ず供給電圧$104\,\text{V}$よりも低い電圧が負荷端にかかることになります。

この「無負荷に近い状態から負荷電流が流れた時の電圧降下」を追跡することで、Vがどのように変化するかを導き出します。

実務における配電の安定性

この問題が示唆しているのは、単相3線式回路における「中性線断線」や「負荷の偏り」の危険性です。もし中性線が断線したり、一方の回路が極端に過負荷になったりすると、電圧Vは供給される側の負荷容量に応じて大きく変動します。

電気工事士の実務では、単に電線を接続するだけでなく、このように負荷が変動したときに各機器に適切な電圧が供給され続けるかを考慮する「電圧降下の許容値」の概念が非常に重要です。この計算問題を解くことは、将来的に屋内の配電設計を行う際、電圧降下による機器の誤作動や過熱を防ぐための基礎知識を養うことにつながります。
