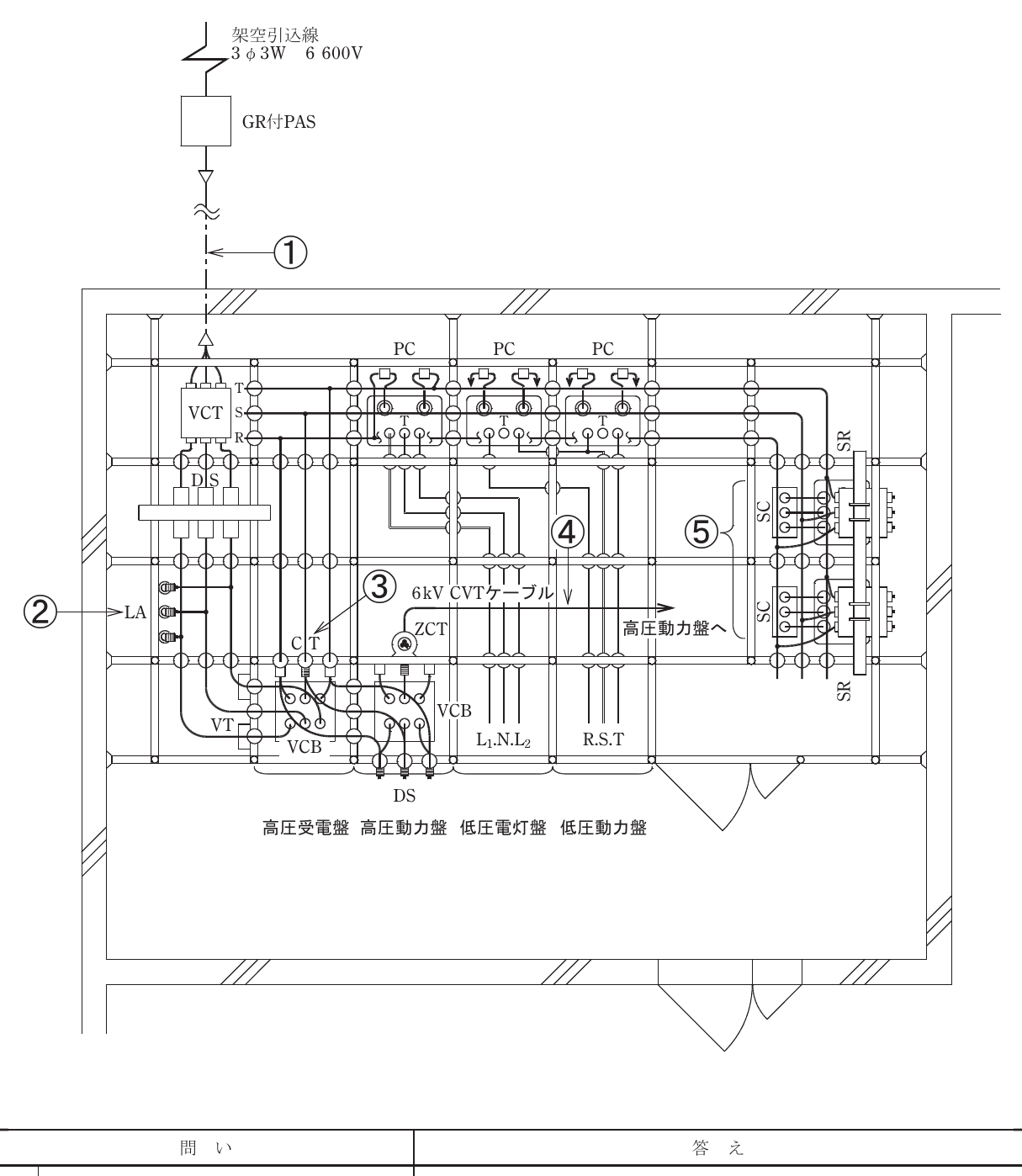

令和5年度 学科試験 問30 解説 高圧引込ケーブル施工

この問題は、高圧ケーブルの屋外終端処理における環境条件と材料の選定に関する知識を問うものです。不適切な記述を選ぶ必要があるため、「どのような環境で、どのような処理が推奨されるか」という基準に照らして、誤りを含んでいる選択肢を探します。

高圧ケーブルの屋外終端処理における環境適応性

高圧受電設備において、屋外へ露出するケーブル端末は、湿気や汚れ（塵埃、塩分など）によるトラッキング現象（絶縁表面を電流が流れる現象）を防ぐ必要があります。

選択肢ロにある「ゴムとう管形」の終端処理は、一般環境では広く用いられますが、塩分が堆積しやすい重汚損地域では、表面の絶縁性能が不足し、閃絡（フラッシオーバー）事故を引き起こすリスクが高まります。このような過酷な環境では、耐トラッキング性に優れたシリコーンゴム製の終端接続材を使用するか、汚損に強い特殊な形状や絶縁物を用いた処理を施すことが不可欠です。したがって、塩害地区において安易にゴムとう管形を選択することは不適切となります。

試験問題としての構造と合格に必要な判断力

この問題のポイントは、単に「終端処理の方法」を知っているかだけでなく、「設置環境に応じた適切な工法を選択できるか」という実務的な視点を試している点にあります。

• イ：トリプレックス形6600V架橋ポリエチレン絶縁ビニルシースケーブル（CVTケーブル）は、高圧引込において標準的な仕様であり適切です。
• ハ：電線太さの選定については、許容電流や短絡電流などの電気的特性を考慮し、供給側である一般送配電事業者との協議が必要不可欠です。これは電気設備の保安技術基準として当然のプロセスです。
• ニ：防水処理は、ケーブルの腐食や内部への水分侵入を防止するための基本的な施工項目です。ケーブルのサイズに合った適切な防水部材（ケーブルグランドや熱収縮チューブなど）を使用することは、信頼性確保のために必須です。

このように、他の選択肢が実務上極めて標準的かつ妥当な内容であるのに対し、ロだけが「塩害地区」という厳しい条件に対して十分な耐性を持たない工法を示唆しているため、これを誤りとして指摘することが求められます。

実務現場におけるケーブル選定の意義

実際の現場では、施工場所の気象条件や汚損状況を調査する「環境調査」が非常に重要です。設計図書に記載された通りに施工するだけでなく、沿岸部であれば塩害対策、工場地帯であれば腐食性ガス対策といったように、環境に適した材料を選定する能力が技術者には求められます。試験を通じて、設備が設置される環境そのものに対して意識を向ける習慣をつけることが、合格後も長く役立つスキルとなります。
