平成30年度 第一種 筆記試験 問47 解説 相確認用機器
⑦で示す部分の相確認に用いるものは。
- イ.
- ロ. ✓ 正答
- ハ.
- ニ.
解説

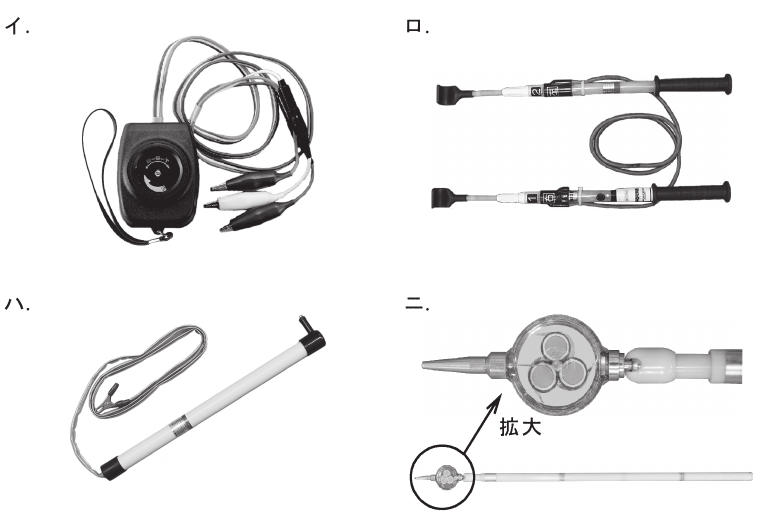

選択肢の中から、⑦で示す部分の相確認に用いるものを特定します。写真に写っている各測定器の用途を理解することが、この問題を解く鍵となります。
各測定器の識別と用途
問題文の「⑦で示す部分」は、画像に番号付けされた各測定器を指しています。それぞれの測定器がどのような用途で使われるのかを把握しましょう。
イ. 検電器: 画像イの測定器は、検電器と呼ばれるものです。検電器は、電気が流れているかどうかを検出する際に使用されます。一般的には、高圧・低圧の別なく、電路に触れることなく通電を確認するために用いられます。
ロ. 相回転計（検相器）: 画像ロの測定器は、相回転計、または検相器と呼ばれるものです。これは、三相交流の各相の電圧の位相順序（R, S, Tの順序）を確認するために使用されます。モーターの正転・逆転を確認したり、配電盤の結線を確認したりする際に必須の機器です。
ハ. 絶縁抵抗計のプローブ: 画像ハの測定器は、絶縁抵抗計のプローブに似ています。絶縁抵抗計は、電線や電気機器の絶縁状態を測定するために使用され、その測定プローブは、測定対象に接続して抵抗値を読み取るためのものです。相確認とは直接関係ありません。
ニ. 高圧検電器: 画像ニの測定器は、高圧検電器と呼ばれるものです。これは、高圧電路に触れることなく、通電の有無を確認するための機器です。低圧の検電器と似ていますが、より高い電圧に対応しています。相確認というよりは、通電確認が主目的です。
相確認とは何か
「相確認」とは、三相交流の電気系統において、各相（通常R, S, TまたはU, V, W）の接続順序が正しいかどうかを確認することを指します。特に、回転機（モーターなど）を接続する際には、相順が誤っていると、モーターが逆回転してしまい、機械の破損や重大な事故につながる可能性があります。そのため、電気工事の現場では、三相交流の結線後、必ず相順を確認する作業が行われます。
適切な測定器の選択
以上の知識を踏まえると、相確認、すなわち三相交流の各相の接続順序を確認するために使用されるのは、相回転計（検相器）であることがわかります。画像ロに示されている測定器は、まさにその相回転計（検相器）の特徴（2本のプローブがあり、それらを三相の電源や負荷に接続して使用する形状）を示しています。
したがって、⑦で示す部分の相確認に用いるものは、ロの相回転計（検相器）となります。
実際の現場での活用
相確認は、電気工事士の業務において非常に重要な作業の一つです。例えば、
- モーターの設置: 工場やビルなどで新しいモーターを設置し、三相電源に接続する際、相順が間違っているとモーターが逆回転し、生産ラインが停止したり、設備が破損したりする可能性があります。相回転計で事前に確認することで、このようなトラブルを防ぎます。
- 配電盤の結線: 新設の配電盤や改修工事などで、三相の電源線や負荷線を結線する際に、誤った接続をしていないかを確認するために使用されます。
- 保守・点検: 既存の設備で、何らかの理由で配線が疑わしい場合などに、相順が正しいかを確認するために使用されることもあります。
この問題は、電気工事士として現場で安全かつ正確に作業を行うために不可欠な知識を問うものです。各測定器の名称だけでなく、その「用途」を正確に理解しておくことが、合格への近道となります。
