平成29年度 上期 筆記試験 問13 解説 サイリスタ回路

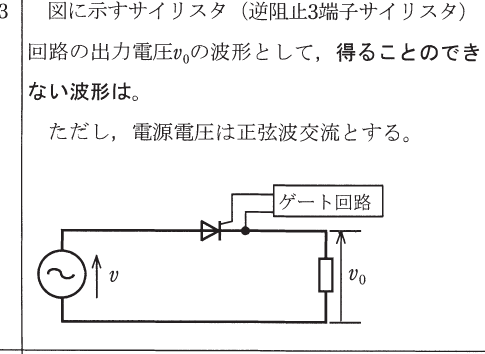

図に示すサイリスタ(逆阻止3端子サイリスタ) 回路の出力電圧v0の波形として,得ることのでき ない波形は。 ただし,電源電圧は正弦波交流とする。

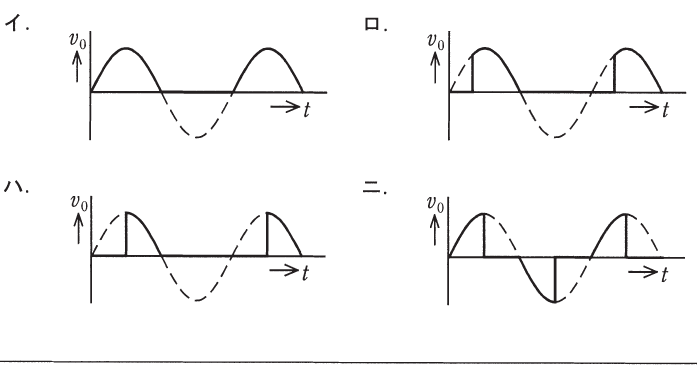

- イ.
- ロ.
- ハ.
- ニ. ✓ 正答
解説
サイリスタを用いた回路において、出力電圧波形として「あり得ないもの」を選ぶ問題です。正解は「イ」となります。
この問題を解くための決定的な判断基準は、サイリスタが単方向性デバイスであり、かつ負の電圧を出力できないという性質を理解していることです。
サイリスタの動作特性と出力波形
サイリスタ(逆阻止3端子サイリスタ)は、ゲートにトリガ信号が入ると導通し、電源電圧が正の期間(アノード電位がカソード電位より高い期間)だけ電流を流すスイッチング素子です。
交流電源を用いた単相半波整流回路において、以下の重要な制約があります。
- サイリスタはダイオードと同様に、アノード電圧が負のとき(電源の負の半サイクル)は逆バイアス状態となり、ゲート信号の有無に関わらず電流を遮断します。
- したがって、出力電圧 が負になることはありません。
- 導通開始角(点弧角)を調整することで、正の半サイクル内での導通開始タイミングを変えることができますが、それ以外の期間の出力電圧はゼロになります。
選択肢の「イ」を見ると、本来正の半サイクルで出力されるべき波形が、負の半サイクル側に描かれています。これはサイリスタの「逆阻止能力(負電圧を阻止する性質)」に反しており、物理的にあり得ない現象です。
思考のプロセス
問題の図と選択肢を比較する際、以下の手順で検討を行います。
まず、電源は正弦波交流であるため、出力電圧は必ず横軸(時間軸)より上の領域、つまり正の側にのみ現れるはずであると認識します。この時点で、負の電圧成分(横軸より下)を描いている選択肢を探します。
選択肢「ニ」を確認すると、負の半サイクル側に小さな負の電圧波形が現れています。これは、サイリスタではなく、双方向に電流を流せるトライアック等であれば発生し得る波形ですが、単一のサイリスタ回路では発生しません。
ここで問題文の「得るべきでない波形」という問いかけを再確認すると、選択肢「イ」は、正の領域であるはずの箇所が欠落し、負の領域に波形が反転しているような不自然な挙動を示しています。これに対し、他の選択肢は正の半サイクルを位相制御している一般的な波形です。サイリスタの動作原理に照らして、負の電圧を出力してしまっている「イ」こそが、回路として成立しない波形であると結論付けます。
実務におけるサイリスタ制御の理解
この問題の教育的意図は、単に波形の形を覚えることではなく、パワーエレクトロニクスにおける「スイッチング素子の極性」を正確に理解させることにあります。
実務では、調光器やモーターの速度制御回路などで、こうした位相制御が行われます。例えば、サイリスタを並列逆接続した構成にすれば交流の正負両方の制御が可能になりますが、この回路のように単独の素子で構成されている場合は、整流作用を伴う半波制御しか行えないという限界を理解しておく必要があります。
回路のトラブルシューティングにおいて、期待通りの波形が出ていない場合、「負の電圧が漏れ出しているのか」「そもそも点弧していないのか」を切り分ける知識は、素子の故障診断や設計の誤りを発見する際の重要な基礎となります。
