平成26年度 上期 学科試験 問44 解説 電気機器の識別

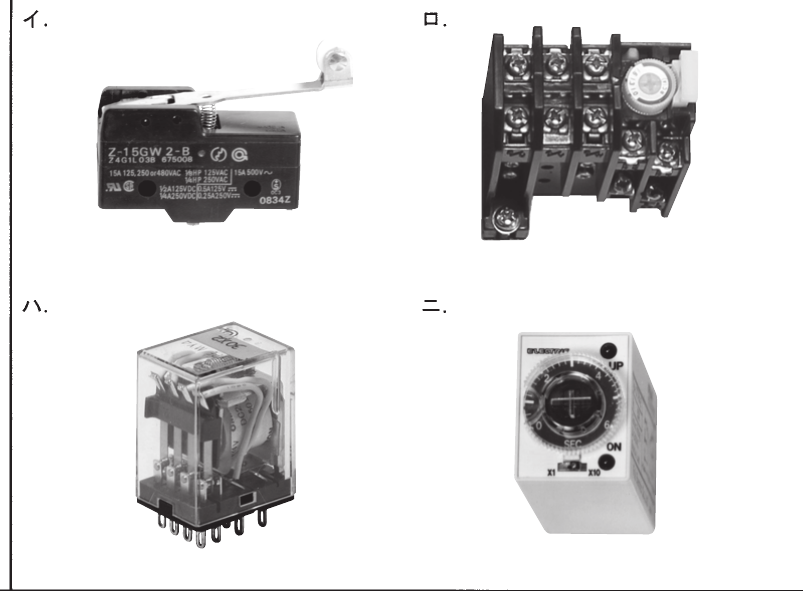

この問題は、写真に示された電気機器の名称と外観を正しく一致させることができるかを問うものです。図記号や写真からその役割を見極めるには、それぞれの機器が現場でどのような外見をしているのか、視覚的な特徴を暗記しておくことが近道です。正解はロの端子台です。

機器の視覚的特徴による識別

試験では配線図記号や写真を見て瞬時に機器を判断する必要があります。それぞれの選択肢の特徴を以下のように整理しておきましょう。

・イ（リミットスイッチ）：レバーの先にローラーがついているのが最大の特徴です。機械の動作範囲の終端を検知するために使われる検出器です。

・ロ（端子台）：複数の電線を一箇所で確実に接続・中継するための部品です。写真のように、ねじが並んでおり、電線を差し込んで固定するための金属板が露出しているのが特徴です。

・ハ（リレー：継電器）：透明なプラスチックケースに入っており、内部のコイルや接点が見える構造をしています。電気信号によって接点を開閉させるスイッチの役割を持ちます。

・ニ（タイマー）：前面に時間設定用のつまみがあり、秒数などの目盛りが刻まれています。設定した時間が経過した後に接点を切り替える制御機器です。

現場における構成と役割

電気工事の現場において、これらの機器は自動制御回路の中で密接に関係しています。リミットスイッチで検知し、タイマーで時間を計り、リレーで負荷を制御するという一連の流れの中で、それらの電線を整理し、接続箇所を確保するのが端子台の役割です。

端子台は単なる「接続点」ですが、盤内配線や機器間の渡り配線において、保守点検のしやすさや施工の確実性を担保するために欠かせない部材です。試験において端子台は、回路図上では四角形の中に丸印やねじの記号で簡略化されて表現されます。写真のように「多数のねじが整然と並んでいる」という視覚的なポイントを掴んでおけば、図記号との結びつきも容易になります。

試験対策としての整理

第一種電気工事士試験では、このような機器の識別問題がコンスタントに出題されます。これらは実際に施工現場で手に触れることの多い部材です。机上の学習だけでなく、写真資料や実物を見る機会があれば、どのような形状で、どこに電線をつなぐのかという視点を意識してください。特に、動作する部品（リミットスイッチのローラーやタイマーのつまみ）があるか、それともただの接続用部材（端子台）であるか、という「動くもの」と「つなぐもの」という切り分けで整理すると覚えやすくなります。
