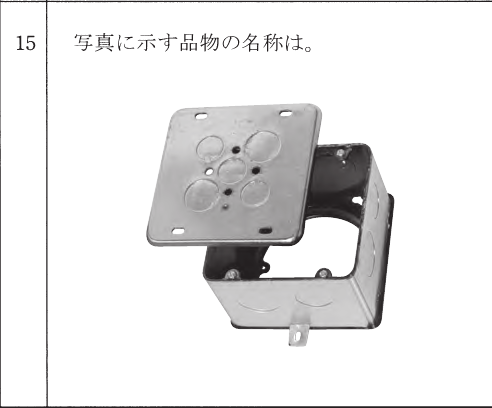

平成22年度 筆記試験 問15 解説 写真に示す品物の名称

この問題は、写真に写っているボックスの形状から「コンクリートに埋め込んで使用するものか」を判断することで正解にたどり着けます。コンクリートボックスは、四隅に固定用の耳がついているか、あるいは堅牢な鉄製の箱体で、生コンクリートの圧力に耐えられる構造をしていることが特徴です。

形状から判断するボックスの分類

電気工事現場では様々なボックスが使用されますが、試験では外観の違いを明確に理解しておく必要があります。

• コンクリートボックス: コンクリート埋め込み用に設計されています。鉄製で強固であり、配管を接続するためのノックアウトが設けられています。
• アウトレットボックス: 露出配管や天井裏などで、電線の接続点や分岐点として使用する四角い箱です。コンクリート埋め込み用よりも薄手であったり、形状が単純なケースが多いです。
• スイッチボックス: 壁の中に埋め込んで、スイッチやコンセントを取り付けるための箱です。深さが浅く、照明器具の取り付けには向きません。
• フロアボックス: 床面に埋め込み、電源や通信ケーブルを取り出すために使用します。コンクリート用よりも複雑な開閉構造を持っています。

現場で役立つボックスの選び方

この問題の意図は、単なる名称暗記ではなく、施工環境に応じた部材選定能力を問うことにあります。例えば、コンクリート打ち込み配管を行う際、通常の鋼製アウトレットボックスを使用すると、コンクリートの打設圧力で箱が変形したり、接合部からノロ（セメント成分）が侵入したりする恐れがあります。

そのため、コンクリートスラブや壁の中に埋め込む際には、必ず専用のコンクリートボックスを選定しなければなりません。これらを間違えると、将来的にボックスが歪んでスイッチプレートが正しく取り付けられない、あるいはボックス内にコンクリートが侵入して配線ができなくなるという重大な施工不良につながります。

実務における重要性

試験では写真の形状識別が求められますが、実務では「施工法に適した強度と機能を持つボックスを選んでいるか」という視点が非常に重要です。設計図書に記載されている配管経路を確認し、それがコンクリート内に埋設されるのか、あるいは天井裏などの隠蔽部を通るのかを判別することは、電気工事士としての基本的な判断スキルです。

日頃からホームセンターや現場でこれらの部材を実際に手に取り、どの程度の厚みがあり、どのような配管が接続できるのかを確認しておくことが、合格への近道となります。
