令和7年度 上期 学科試験 問48 解説

この問題は、複線図を正確に描き、ボックス内で接続される電線の「芯線の本数」をグループごとに集計することで解けます。手順は以下の3ステップです。

1. 複線図を描き、接続点ごとに何本の電線が集まっているかを確認する。
2. 接続する本数（2本、3本、4本など）に合わせて、必要なコネクタの極数（2極、3極、4極）を割り当てる。

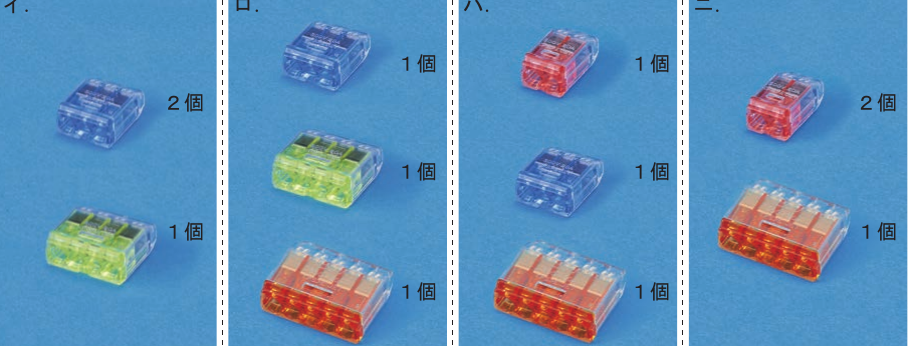

3. 必要なコネクタの個数を合計し、選択肢と照合する。

たとえば、ある接続箇所で3本の電線を接続するなら「3極コネクタが1個」必要になります。もし2本接続の箇所が2か所あれば「2極コネクタが2個」必要、といった具合です。

差込形コネクタ選定のルールと重要ポイント

試験で用いる差込形コネクタには、主に2極、3極、4極のタイプがあります。色分けがされている場合が多いですが、基本は「接続する電線の本数＝必要な極数」と考えます。

注意すべき点は、電線の本数が奇数や偶数になる場所を見落とさないことです。特に以下の回路構成は頻出パターンです。

・電源からの非接地側電線（黒色）：スイッチやコンセントへ分岐するため、3本や4本で接続されることが多い。 ・スイッチと照明器具の接続：スイッチから戻る線（スイッチ・戻り線）と、電源の接地側（白色）をつなぐ際に、2本や3本で接続する。 ・コンセントへの渡り配線：コンセントが複数並ぶ場合、電線を送り配線するためにコネクタが必要になることがある。

ミスを減らすためのコツ

複線図を描く際、接続点に「〇」印をつけ、その中に何本の電線が入っているか数字を書き込む習慣をつけましょう。例えば、電源の白色線が3か所に分かれるなら、その集合点に「3」とメモします。これにより、必要なコネクタの極数と個数が一目で分かります。

また、選択肢に迷ったときは「一番多い本数の接続箇所」に注目してください。もし回路図から「4本接続」の箇所が1つ見つかれば、必然的に「4極コネクタ」を含んでいる選択肢が正解候補になります。このように、全体を網羅的に数える前に、確実に存在する箇所から選択肢を絞り込むのが時間短縮のテクニックです。

現場での施工においても、この知識はそのまま使われます。施工条件で「差込形コネクタ」と指定された場合、電線の本数に対して極数が足りなければ接続できず、多すぎると接触不良のリスクがあるため、正しい選定は非常に重要です。
