令和7年度 上期 学科試験 問10 解説

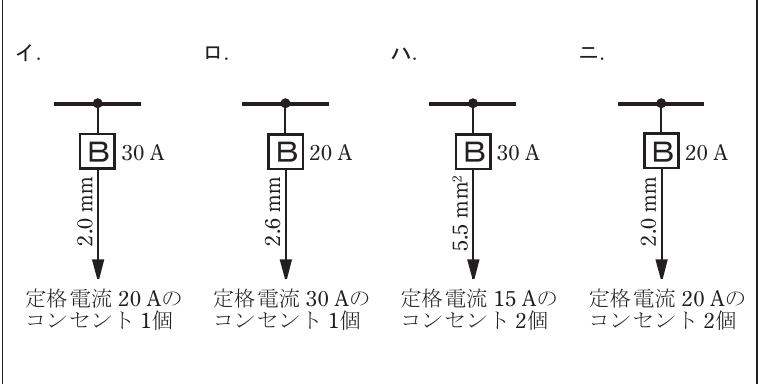

この問題は、配線用遮断器の定格電流を基準として、組み合わせて良い「電線の太さ（最小値）」と「コンセントの定格電流」のルールを照らし合わせて解きます。選択肢ニは、20 Aの遮断器に対して電線が 2.0 mm（1.6 mm以上で合格）、コンセントが 20 A（15 A または 20 Aで合格）となっており、すべての条件を満たしています。

flowchart TD
  A[遮断器定格を確認] --> B{20A or 30A}
  B -->|20A| C[電線≥1.6mm<br/>コンセント≤20A]
  B -->|30A| D[電線≥2.6mm(5.5mm²)<br/>コンセント20〜30A]
  C --> E[選択肢を照合]
  D --> E
  E --> F[ニのみ条件を満たす]

分岐回路の設計における判断基準は、電気設備の技術基準の解釈によって定められた以下の表の内容に基づきます。

1. 配線用遮断器が 20 A の場合 電線の太さ：直径 1.6 mm（断面積 2.0 $mm^2$）以上 コンセントの定格電流：20 A 以下（15 A または 20 A）

2. 配線用遮断器が 30 A の場合 電線の太さ：直径 2.6 mm（断面積 5.5 $mm^2$）以上 コンセントの定格電流：20 A 以上 30 A 以下（20 A または 30 A）

この基準に照らして、不適切な選択肢を検討します。

イは、遮断器が 30 A です。この場合、電線は 2.6 mm 以上必要ですが、図では 2.0 mm となっているため、電線が細すぎて不適切です。

ロは、遮断器が 20 A です。この場合、コンセントは 20 A 以下でなければなりませんが、図では 30 A のコンセントが付いています。遮断器よりも大きな容量のコンセントを取り付けることは禁止されているため、不適切です。

ハは、遮断器が 30 A です。この場合、コンセントは 20 A 以上 30 A 以下でなければなりません。15 A のコンセントでは、コンセント部分で過負荷になっても遮断器が落ちない危険性があるため、不適切です。なお、電線の 5.5 $mm^2$ は 2.6 mm 相当であるため太さは適切ですが、コンセントが条件から外れています。

第二種電気工事士の筆記試験では、この「分岐回路の施設」に関する問題が毎年必ずと言っていいほど出題されます。特に 20 A と 30 A の回路構成は頻出パターンです。

覚え方のコツとして、コンセントの定格電流は「遮断器と同じアンペア数」か「一つ下のランク（遮断器が 20 A なら 15 A、30 A なら 20 A）」までが許容されると理解しておくと、現場での設計判断にも役立ちます。また、電線の太さについては、20 A 回路なら VVF 1.6 mm が最小、30 A 回路なら VVF 2.6 mm（5.5 $mm^2$）が最小であるというセットを暗記しておくことが合格への近道です。

問題文にある「分岐点から遮断器まで 3 m」という条件は、この問題の正誤判定には直接影響しませんが、実際の設計では遮断器の設置位置を制限する重要なルールです。しかし、このタイプの図記号問題では、まず遮断器・電線・コンセントの「3点のバランス」が正しいかをチェックすることが最も重要です。
