令和7年度 下期 第二種 学科試験 問49 解説

この問題は、配線図の2階部分の施工において、一般的に使用されない工具を特定する問題です。提示された4つの工具の中から、配線工事の現場で役割を果たさないものを選びます。

解答のポイント: 電気工事の各工程でどのような工具が使われるかを理解しているかが問われます。配線図の施工内容を想像し、そこに登場するであろう工具を思い浮かべ、選択肢の工具の用途と照らし合わせることで、不要な工具を特定できます。

各工具の用途と配線図の施工内容:

まず、選択肢の各工具がどのような用途で使われるのかを確認しましょう。

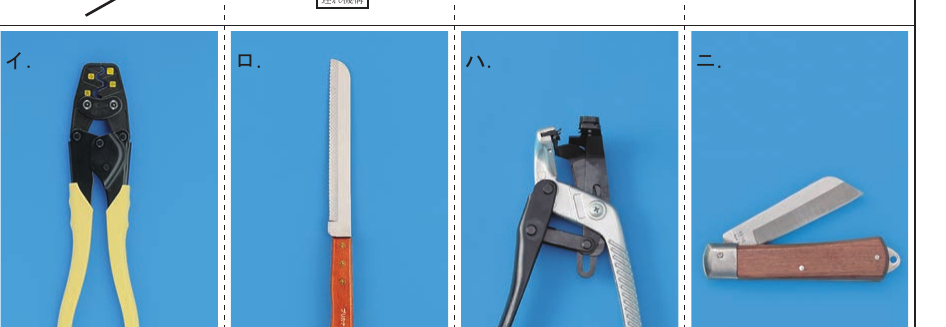

• イ. 圧着ペンチ: 電線やケーブルの端に圧着端子を取り付ける際に使用します。電線と端子をかしめて、確実な接続を行うために不可欠な工具です。
• ロ. パン切りナイフ: 一般家庭でパンを切るために使用されるナイフです。刃にギザギザがついているのが特徴です。
• ハ. ケーブルストリッパー（またはワイヤーストリッパー）: 電線の被覆を剥くために使用します。電線の種類や太さに応じて、被覆を傷つけずにきれいに剥くことができます。
• ニ. ナイフ（またはカッターナイフ）: 電線の被覆を剥いたり、その他の切断作業に使用されることもあります。特に、簡易な被覆剥きや、細かな調整作業に用いられることがあります。

次に、配線図の2階部分の施工内容を想像してみましょう。電気工事では、コンセントやスイッチの取り付け、照明器具の配線、分電盤への接続などが行われます。これらの作業には、電線の切断、被覆剥き、接続端子の圧着などが含まれます。

• 圧着ペンチ（イ） は、電線を接続端子に接続する際に使用されます。
• ケーブルストリッパー（ハ） や ナイフ（ニ） は、電線の被覆を剥くために使用されます。

これらの作業は、配線図の2階部分の施工において一般的に行われる作業であり、それに伴ってこれらの工具も使用されます。

一方、パン切りナイフ（ロ） は、その形状や用途から、電気工事の作業には全く適していません。パンを切るためのギザギザの刃は、電線の被覆を傷つけたり、きれいに剥いたりするのに不向きですし、そもそも電気工事で必要となる機能を持っていません。

したがって、配線図の2階部分の施工で、一般的に使用されることのないものはパン切りナイフ（ロ）であると判断できます。

電気工事で使われる工具の重要性

電気工事士の試験では、各工具の正確な用途を理解していることが非常に重要です。適切な工具を使用することは、安全で確実な施工を行うための基本となります。

• 圧着ペンチ は、電線の接続部分の強度や耐久性を確保するために重要です。不適切な圧着は、接触不良や火災の原因となり得ます。
• ケーブルストリッパー は、電線の導体を傷つけずに被覆を剥くことで、導体の断線を防ぎ、電気的な性能を維持するために必要です。
• ナイフ も、被覆剥きなどに使われますが、ストリッパーの方がより安全で確実な作業が可能です。

これらの工具は、電気配線の「信頼性」と「安全性」を支えるものです。

様々な問題パターンへの応用

この問題のように、図示された工具の中から不要なものを選ぶ形式の出題は、電気工事士試験でよく見られます。工具の名称だけでなく、その形状から用途を推測できることも重要です。

また、配線図の施工箇所に言及されている場合、その箇所の作業内容を具体的にイメージできるかどうかが解答の鍵となります。例えば、「ケーブルの接続」「電線の被覆剥き」「器具への配線」といったキーワードから、使用する工具を連想できるようになることが合格への近道です。

参考資料

• 第二種電気工事士試験の過去問題集（各出版社から販売されています）
• 電気工事関連の書籍やWebサイト（工具の用途について解説されているもの）
