令和7年度 下期 第二種 学科試験 問27 解説

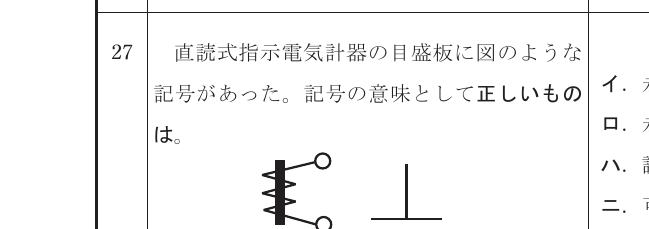

この問題は、電気計器の目盛板に記載された「駆動原理」と「使用姿勢」の2つの記号を見分けることで解くことができます。

記号の分解と見分け方

問題の図を2つに分けて考えると非常に分かりやすくなります。

1. 駆動原理を示す左側の記号： コイルの中に鉄片（黒い長方形）があるような形をしています。これが「可動鉄片形」を表すシンボルです。

   • 可動鉄片形： コイルに電流を流すと、磁化された鉄片が反発し合う力を利用して針を動かします。交流・直流の両方で使用可能です。
   • ※参考：永久磁石可動コイル形は「磁石とコイル」を連想させる「弓型の磁石の間に丸いコイルがある」ような図、誘導形は「円盤に渦巻き」のような図で描かれます。

2. 使用姿勢を示す右側の記号： 「⊥」のような形は、計器をどのように設置すべきかを示しています。

   • 鉛直（垂直）置き「⊥」： 線が地面に対して垂直に立っている形です。壁掛け用などの計器で見られます。
   • 水平置き「_」： 地面と平行な線（下向きの弓型や、水平線）で表されます。実験台の上に置いて使うタイプです。

したがって、「可動鉄片形」かつ「鉛直に立てて使用」の組み合わせであるニが正解となります。

試験で役立つ知識のポイント

電気計器の記号問題は、暗記さえしていれば確実に得点できるサービス問題です。試験会場では以下のパターンを頭の中で整理しておきましょう。

• 駆動方式の覚え方

  • 永久磁石可動コイル形： 磁石（M字のような形）とコイルの組み合わせ。主に「直流」で使われます。
  • 可動鉄片形： 鉄の塊（長方形）がコイルの近くにある図。交流の測定にも使われます。
  • 誘導形： 円盤の図。交流専用です。

• 設置姿勢の覚え方

  • 「⊥」： 垂直に立つ（鉛直）。
  • 「ー」： 水平に寝かせる。

この問題のポイントは「軸受けの摩擦」にあります。指針を動かす力が弱い計器は、水平に置くことで摩擦の影響を最小限にする必要がありますが、可動鉄片形のような構造上しっかりしたものは、設置姿勢による誤差が小さいため、壁に取り付けて使う「鉛直型」として設計されることが多いのです。

過去問演習では、この記号だけでなく、「どんな種類の電気を測るのか（直流専用か交流もいけるか）」という知識とセットで覚えると、他の類似問題にも強くなれます。
