令和7年度 下期 第二種 学科試験 問6 解説

この問題は、三相交流回路のうちの1線が断線したときに、残された回路がどのような「単相交流回路」として動作するかを見極めるのがポイントです。

【解き方の手順】

1. 断線によって電力が供給されなくなった線を無視し、回路図を書き換える。
2. 残った負荷（抵抗）の合成抵抗 $R_0 \, [\Omega]$ を求める。
3. 公式 $P = \frac{V^2}{R_0}$ を使って全消費電力を計算する。

断線後の回路構成を正しく把握する

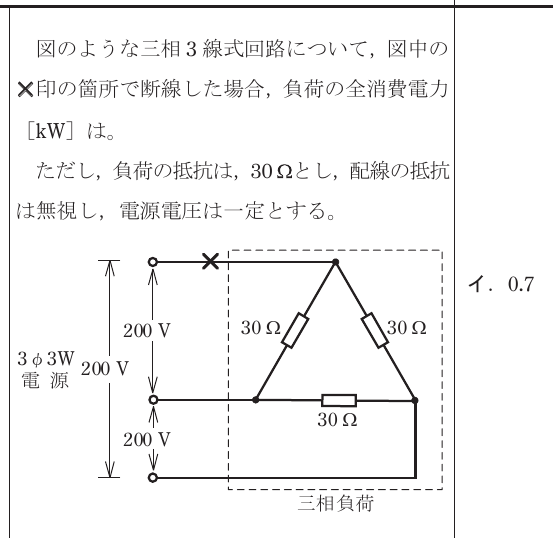

図の三相3線式回路（$\Delta$ 結線）において、一番上の線（X印）が断線すると、電源からの電流は下の2線（線間電圧 200V）のみから供給されることになります。

このとき、負荷の30Ωの抵抗3個は、以下のような接続に変わります。

• 一番下の抵抗（30Ω）：電源の2線に直接つながっている。
• 左上と右上の抵抗（30Ω ＋ 30Ω）：これら2つは直列につながり、その全体が電源の2線につながっている。

つまり、「30Ωの抵抗」と「60Ω（30＋30）の抵抗」が並列に並んだ単相2線式回路として考えることができます。

合成抵抗の計算

この並列回路の合成抵抗 $R_0$ を求めます。並列接続の合成抵抗の公式「和分の積」を使います。

$$R_0 = \frac{30 \times 60}{30 + 60} = \frac{1800}{90} = 20 \, [\Omega]$$

回路全体の負荷は $20 \, \Omega$ であることがわかりました。

全消費電力の計算

電源電圧は $200 \, \text{V}$ で一定ですので、電力 $P \, [\text{W}]$ の公式に当てはめます。

$$P = \frac{V^2}{R_0} = \frac{200^2}{20} = \frac{40000}{20} = 2000 \, [\text{W}]$$

単位を $\text{kW}$ に直すと、 $$2000 \, \text{W} = 2.0 \, [\text{kW}]$$

したがって、正解は ニ となります。

flowchart TD
  A[Δ結線で1線断線] --> B[残る2線間で給電 200V]
  B --> C1[枝1: 30Ω]
  B --> C2[枝2: 30Ω+30Ω=60Ω]
  C1 --> D[並列合成<br/>R0=(30×60)/(30+60)=20Ω]
  C2 --> D
  D --> E[全消費電力<br/>P=V²/R0=200²/20=2000W=2.0kW]

この問題で使われる知識と注意点

この問題は、第二種電気工事士試験における「三相3線式回路の異常時計算」の定番パターンです。以下の3点を整理して覚えておきましょう。

1. デルタ（$\Delta$）結線とスター（$Y$）結線の違い 今回はデルタ結線ですが、もしスター結線の中心以外の1線が断線した場合は、残りの2つの抵抗が単純な直列回路になります。どの線が切れたらどの抵抗が生き残るか、指で回路をなぞって確認するクセをつけましょう。

2. 消費電力の公式の使い分け 電力を求める公式には $P = VI$, $P = I^2 R$, $P = V^2 / R$ の3つがありますが、今回のように「電圧が一定（200V）」で「抵抗値がわかっている」場合は、$P = V^2 / R$ を使うのが最も計算ミスが少なく、早いです。
