令和6年度 上期 学科試験 問18 解説

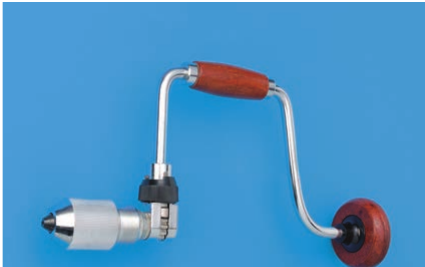

写真の工具は「ドリルハンドル（またはブレース）」と呼ばれるものです。この工具単体で何かを削るのではなく、先端にドリルビットやリーマなどの「刃」を取り付けて回転させるための動力源として使用します。試験では、写真を見て名前を特定し、その「組み合わせる工具」と「用途」をセットで答えるのが定石です。

ドリルハンドルと金属管工事の組み合わせ この工具と組み合わせて最も頻繁に出題されるのが「リーマ」です。金属管（電線管）をパイプカッターなどで切断すると、切り口に「バリ」と呼ばれる鋭利な金属の突起が残ります。このバリを放置したまま電線を通すと、電線の絶縁被覆が傷つき、漏電や短絡の原因となってしまいます。

そこで、切断した金属管の端を整える作業が必要になります。ドリルハンドルの先端にリーマを装着し、手動で回転させることで、管の切り口の内側を削り取り（面取り）、バリを除去します。

flowchart TD
    A[金属管を切断] --> B[切り口にバリ発生]
    B --> C[ドリルハンドルにリーマ装着]
    C --> D[手動で回転]
    D --> E[内側を面取り]
    E --> F[バリ除去完了]
    F --> G[電線被覆損傷リスク低減]

試験における見分け方のポイント 電気工事士試験において、ドリルハンドルは「回転させるためのハンドル」として認識してください。選択肢の中に「面取りに用いる」というフレーズがあれば、セットとなる「リーマ」と組み合わせて使うものだと判断します。

他の選択肢との比較 ・羽根ぎり：主に木材への穴あけに使用します。ドリルハンドルと組み合わせることもありますが、今回の問いのような金属管工事の用途とは異なります。 ・ホルソー：金属板や堅い材料に大きな円形の穴を開けるための工具です。これには電動ドリルを使用するのが一般的です。 ・面取器：プラスチック製（合成樹脂製）の電線管などで、専用の面取器を用いてバリを取る場合もありますが、金属管のバリ取りにはリーマが最適です。

試験では、工具の外見から名称を即座に判断できるようにしておくことが重要です。特にこのドリルハンドルは、独特のクランク形状をしているため、一目で覚えられるはずです。「ハンドル＝回転＝リーマ＝金属管の面取り」という連鎖を頭に入れておきましょう。
