令和6年度 下期 学科試験 問18 解説

この工具は、ヘッド部分にあるダイス（金型）を油圧の力で押し合わせ、圧着端子を電線に固定するために使用します。試験写真で見分ける最大のポイントは、ハンドルを動かすことで油圧を発生させる構造と、ヘッド部分に配置された圧着のためのダイスです。

工具の識別ポイント

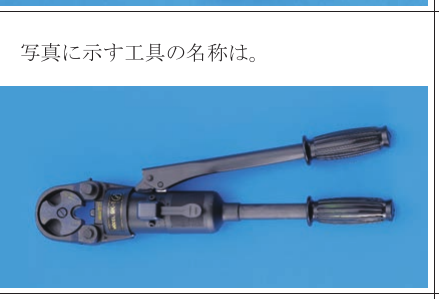

写真の工具は、太い電線（概ね8平方ミリメートルを超えるような幹線など）を接続する際に用いられる「手動油圧式圧着器」です。

混同しやすい選択肢との見分け方は以下の通りです。

flowchart TD
    A[工具写真] --> B{先端は何の形?}
    B -- ダイスで挟む --> C[手動油圧式圧着器]
    B -- 刃で切る --> D[手動油圧式カッタ]
    B -- 穴あけ金型 --> E[ノックアウトパンチャ]

1. 手動油圧式カッタ 電線を切断するための刃がついているのが特徴です。写真の工具のような、圧着端子を挟み込むためのくぼみ（ダイス）は見当たりません。

2. ノックアウトパンチャ（油圧式） 配電盤やボックスの鋼板に穴を開けるための工具です。先端に鋭利な刃物やダイス状の金型が組み合わされており、圧着器とは形状が大きく異なります。

3. 手動油圧式圧縮器 「圧着器」と「圧縮器」は名称が似ていますが、試験問題としては「圧着端子を固定する」という目的から圧着器として識別します。なお、JIS規格等の呼称や現場の通称として混在することがありますが、本試験の選択肢においては「圧着器」が正解となります。

実務での役割

第二種電気工事士の学科試験では、主に工具の写真と名称を一致させる問題として頻出します。この工具は、一般住宅の配線で使うリングスリーブ用の圧着工具（ハンドプレス）とは異なり、主に幹線工事のような太い電線を扱う際に登場します。

現場では、圧着端子のサイズに合ったダイスを正しく装着しなければ、強固な接続ができず接触不良や発熱の原因となります。工具を正しく識別できることは、適切な工事手法を選択するための第一歩です。

勉強のアドバイス

試験対策としては、以下の3点を整理しておくと確実です。

・圧着端子を押しつぶすためのダイスがついているのが「圧着器」 ・配電盤に穴を開けるための複雑な金型構造をしているのが「ノックアウトパンチャ」 ・電線を切断するための鋭い刃を持っているのが「カッタ」

これらの外観上の違いを、メーカーのカタログサイト等で実際の製品写真を見比べておくと、記憶に定着しやすくなります。
