令和5年度 下期 学科試験（午前） 問47 解説

flowchart TD
  A["⑰の工事種別を確認"] --> B["金属管工事(E19)"]
  B --> C["必要工具: 金切のこ"]
  B --> D["必要工具: リーマ"]
  B --> E["対象外: ケーブルカッター"]
  E --> F["正解: ニ"]

この問題は、指定された箇所の配線工事の種類を特定し、その工事に不可欠な工具とそうでないものを判断する問題です。

正解の解き方は以下の通りです。

1. 図面内の⑰の指示を確認すると、金属管（E19）による工事であることがわかります。
2. 金属管工事では、管の切断に金切のこ、切断面のバリ取りにリーマを使用します。
3. 選択肢の「ニ（ケーブルカッター）」は、主に太いケーブルの切断に使用する工具であり、金属管自体の加工や施工において使用する一般的な工具ではありません。

金属管工事で使用する工具の知識

金属管工事は、堅牢な金属製の管の中に電線を通す工事方法です。管を適切な長さに切断し、接続箇所を加工する必要があるため、以下の工具が必須となります。

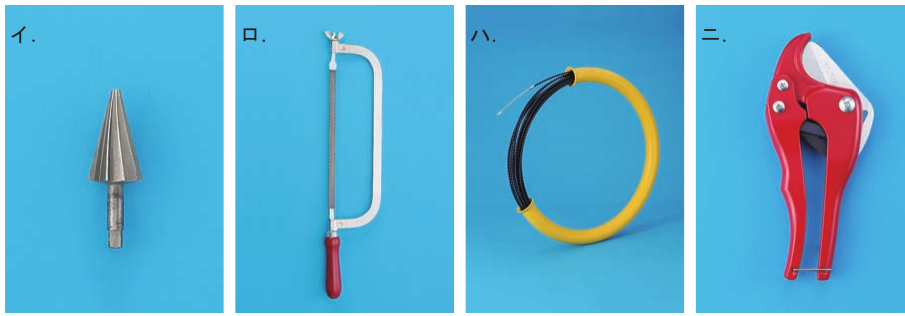

• リーマ（選択肢イ）：金属管を切断した際、その切り口には鋭利なバリ（金属のトゲ）が生じます。これを除去しないまま電線を通すと、被覆が傷つき漏電事故の原因となります。そのため、リーマで切り口を滑らかにする必要があります。
• 金切のこ（選択肢ロ）：金属管を所定の長さに切断するための工具です。
• 電線（選択肢ハ）：設問の意図として、管の中に通すための電線が含まれているのは当然の工程です。

なぜケーブルカッターは不適切なのか

選択肢ニのケーブルカッターは、主にCVケーブルなどの太い電線を切断するための刃物です。金属管工事において、管の切断には金切のこやパイプカッターを用い、ケーブルの切断には電工ナイフやワイヤストリッパー、あるいは太ければケーブルカッターを使用することもありますが、金属管工事の「特徴的な工程」としては分類されません。

試験では「どの工具がどの工事に紐付いているか」をセットで覚えるのが鉄則です。

• 金属管工事：リーマ、金切のこ、ねじ切り器
• 合成樹脂管工事：パイプカッター、ヒーター
• ケーブル工事：ケーブルカッター、ケーブルストリッパー

このように、各工事の「切断・加工・接続」というプロセスをイメージしながら学習を進めると、似たような工具が登場する問題でも迷わず正解を選べるようになります。
