令和5年度 下期 学科試験（午前） 問21 解説

この問題は、図面記号の「線の種類（実線・破線）」と「アルファベット（管の種類）」の対応を覚えているかで瞬時に解くことができます。

判断の手順は以下の2ステップです。

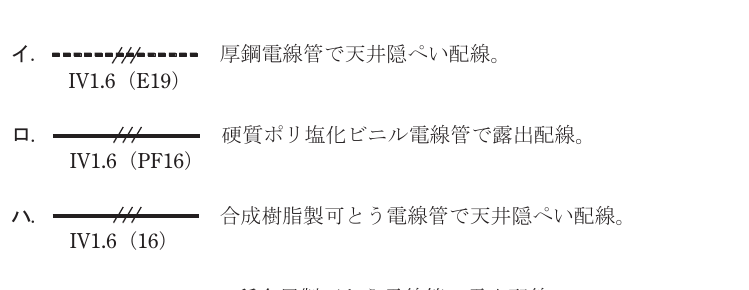

1. 線の種類を確認する 実線は露出配線、破線は天井隠ぺい配線を意味します。画像内の選択肢において、図が実線であれば露出配線、破線であれば天井隠ぺい配線であることを確認します。

2. 管の記号（アルファベット）を確認する カッコ内に書かれたアルファベットから管の種類を判別します。

• E：厚鋼電線管
• VE：硬質ポリ塩化ビニル電線管
• PF：合成樹脂製可とう電線管（CD管はCDと表記）
• F2：2種金属製可とう電線管

正解の選択肢であるニ（画像には省略されていますが、図記号でF2と示されているもの）は、実線で描かれているため露出配線であり、記号F2が2種金属製可とう電線管を指すため、正しい組み合わせとなります。

誤っている選択肢の分析 イ：図が破線（天井隠ぺい）ですが、記号Eは厚鋼電線管です。厚鋼電線管自体は天井隠ぺいに使えますが、他の選択肢との整合性や試験での出題意図（記号の一致）を確認します。 ロ：図が実線（露出）ですが、記号PFは合成樹脂製可とう電線管であり、硬質ポリ塩化ビニル電線管（VE）とは異なります。 ハ：図が実線（露出）ですが、解説文は天井隠ぺいとなっており不一致です。

図面問題の攻略法 第二種電気工事士の筆記試験では、図記号は暗記科目です。特に配線図に関連する問題では、以下のポイントを整理しておきましょう。

・配線場所の図示：実線は壁や天井の表面に取り付ける露出配線、破線は天井裏や壁の中を通す隠ぺい配線です。 ・管の記号：現場でよく使われる管は決まっています。金属管（E, G）、合成樹脂管（VE）、可とう電線管（PF, CD, F2）の記号は、実技試験の複線図問題でも登場するため、今のうちに必ず暗記してください。

過去問演習では、図記号が出てきた際に「これは何管で、どういう配線方法か」をすべて説明できるようにしておくと、試験当日の得点源になります。
