令和5年度 下期 学科試験（午前） 問10 解説

この問題は、配線用遮断器の定格電流に対して、接続する電線の太さとコンセントの定格が電気設備の技術基準に適合しているかを判断する問題です。

以下の表にまとめた「分岐回路の設計基準」を覚えているかが解答の鍵となります。

配線用遮断器の定格電流	電線の太さ（最小値）	コンセントの定格電流
20 A	1.6 mm	20 A 以下
30 A	2.6 mm（または 5.5 mm2）	20 A 以上 30 A 以下
40 A	3.2 mm（または 8 mm2）	30 A を超え 40 A 以下
50 A	5.0 mm（または 14 mm2）	40 A を超え 50 A 以下

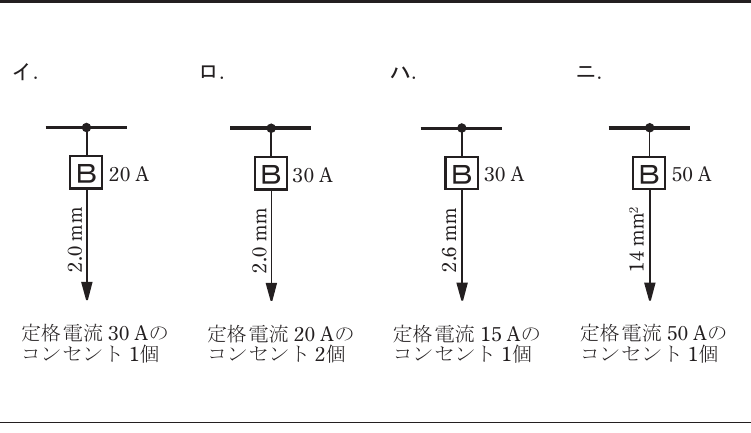

選択肢を一つずつ照らし合わせます。

イ. 遮断器が 20 A なのに、コンセントが 30 A となっており、遮断器の定格電流を超えているため不適切です。 ロ. 遮断器が 30 A なのに、電線が 2.0 mm と細すぎます。30 A の遮断器には最低でも 2.6 mm が必要です。 ハ. 遮断器が 30 A なのに、コンセントが 15 A となっており、基準（20 A 以上）を満たしていないため不適切です。 ニ. 遮断器が 50 A に対し、電線は 14 mm2（適合）、コンセントは 50 A（40 A 超 50 A 以下に該当）であり、すべて基準に適合しています。したがって正解はニです。

分岐回路の設計は、万が一の過電流が発生した際に、遮断器が適切に回路を保護できるように定められています。電線が細すぎると異常発熱して火災の原因となり、コンセントの定格が適切でないとプラグの差し込み口が焼損する恐れがあるため、このルールは非常に重要です。

試験では、特に遮断器が 20 A、30 A の場合が頻出です。以下のポイントをしっかり暗記しておきましょう。

1. 20 A 回路：電線は 1.6 mm 以上。コンセントは 20 A 以下のものを使用する。
2. 30 A 回路：電線は 2.6 mm（または 5.5 mm2）以上。コンセントは 20 A 以上 30 A 以下のものを使用する。

表の数値さえ頭に入っていれば、消去法で確実に正解を導き出せる問題です。ぜひ表を書き出して、選択肢のどこが適合していないのかをチェックする練習をしてみてください。
