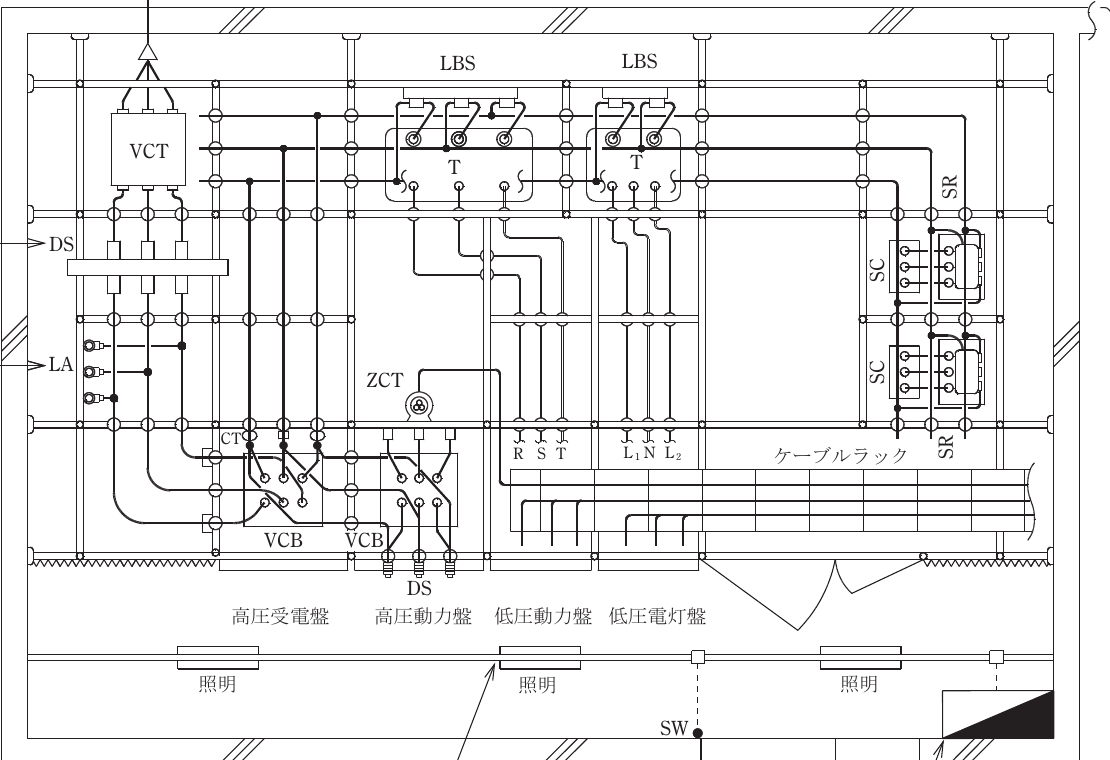

令和7年度 上期 第一種 学科試験 (出題例) 問31 解説 受電設備図の機器名称

この問題は、避雷器（LA）の役割と施設ルールを理解しているかを問う典型的な知識問題です。正解を導くための鍵は「避雷器の動作原理と保護の対象」を正しく把握しているかどうかです。

避雷器が求められる役割

避雷器は、雷サージなどの異常電圧が侵入してきた際に、速やかにそれを大地へ放電させ、機器の絶縁を保護するためのものです。この際、放電電流が避雷器を通過して大地へ流れます。

もし避雷器の電源側にヒューズを設置してしまうと、避雷器が雷サージを放電しようとした瞬間に、その大きな電流でヒューズが溶断してしまいます。すると、避雷器が回路から切り離されてしまい、本来の目的である「過電圧からの保護」ができなくなるだけでなく、断線によって避雷器という防波堤自体が機能不全に陥ります。したがって、避雷器の電源側にヒューズを設置することは、避雷器の機能を無効化する行為であり、不適切となります。

避雷器の施設基準を整理する

他の選択肢がなぜ適切なのかを理解することで、この分野の知識は定着します。

イの接地工事について 避雷器の接地は、異常電圧を大地に迅速に逃がす必要があるため、抵抗値の低いA種接地工事が規定されています。また、サージは非常に高い周波数成分を持つため、接地線での電圧降下を最小限に抑えるには、インダクタンスを減らすことが重要です。そのため「太く、短く」配線するという原則は、実務上の鉄則です。

ロの断路器について 避雷器は経年劣化により、内部で短絡故障を起こすことがあります。もし故障した避雷器が回路に接続されたままだと地絡事故の原因となるため、保安上の理由から、必要に応じて電路から切り離せるよう断路器（ディスコネクタ）を設置することが一般的です。

ハの設置義務と任意設置について 法律上の設置義務は、受電電圧や設備規模によって細かく定められています。しかし、義務がない場合であっても、落雷の多い地域や、架空電線路から直接引き込みを受けるような環境では、機器を雷害から守るために避雷器を施設することは、保安管理上推奨される非常に有効な手段です。

実務における避雷器の位置付け

この問題の教育的意図は、単なる暗記ではなく「機器がどのような状況で故障し、どの方向に電流が流れるか」をイメージさせることにあります。

試験では「電源側にヒューズ」というひっかけが頻出します。避雷器は「自分自身が犠牲になってでも過電圧を逃がす装置」であり、ヒューズはその「過負荷から回路を守る」装置です。役割が異なる両者を直列に配置することの矛盾に気づけるようになれば、本番でも迷うことはありません。現場では避雷器の劣化状態を監視する放電カウンタや、断路器の動作状況を定期点検で確認することが重要になります。
