令和7年度 上期 第一種 学科試験 (出題例) 問22 解説 高圧機器の名称

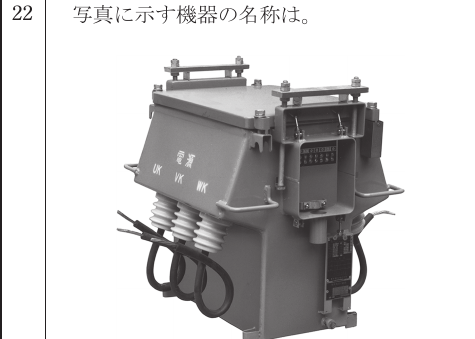

この問題は、写真の外観的な特徴と「電力を計測する設備」という文脈を結びつけることで解決します。ポイントは、箱の側面に記された「電源 UK、VK、WK」という端子表記と、計器接続用の二次端子箱が一体化している独特の形状を識別することです。これらは高圧受電設備において電力量計を駆動させるための必須機器であることを踏まえ、計器用変成器（MOF）であると判断します。

計器用変成器（MOF）の役割と構造

MOF（Metering Out Fit）は、正式名称を「電力需給用計器用変成器」といいます。高圧回路に直接接続される電力量計が存在しないため、高電圧・大電流を計器が取り扱い可能な低電圧・小電流へ変換する役割を担います。

内部には計器用変圧器（VT）と計器用変流器（CT）が収められています。VTは電圧を110Vに降圧し、CTは電流を5Aなどの小さい電流に変換して電力量計へ供給します。この2つの機能をひとつの容器に収めているため、コンパクトでありながらも、受電設備の中では非常に重要な「料金の精算基準」を決める機器となっています。

外観による識別の思考プロセス

試験会場でこの写真を見た際、他の選択肢との区別は以下の手順で行います。

1. 箱の大きさを見る：高圧受電盤に設置される機器であり、人が両手で抱える程度のサイズ感であること。
2. 端子部を確認する：写真の左側に見える3つの碍子（がいし）が電源側の入力端子（高圧用）です。一方、右側には小さな端子台（二次側）があり、ここから電力量計へ信号を送ります。
3. 選択肢を消去する：
   • 高圧交流負荷開閉器（LBS）であれば、開閉ハンドルや消弧室などの動作部が見えるはずです。
   • 三相変圧器であれば、もっと大型で放熱用のフィンなどが目立つ外観です。
   • 直列リアクトルであれば、通常はコンデンサと組み合わせて使用される円筒形のコイル状部品であることが多く、形状が大きく異なります。

現場での活用と教育的意図

この機器は高圧受電設備の入口（一次側）に設置されるため、電気主任技術者や電気工事士が現場で真っ先に目にする機器の一つです。実務では、この機器の二次側端子を適切に電力量計と接続しなければ、正確な電気料金が計算されません。

試験においてこの問題が出題される意図は、単なる名称暗記だけでなく、高圧受電設備がどのような原理（計器用変成器を介して間接的に電力を計測する）で動いているかを理解しているかを確認することにあります。この構造を理解しておけば、万が一故障した際の調査や、竣工検査時の回路チェックにおいても、端子の配置や役割を即座に特定できるようになります。
