令和7年度 下期 学科試験 問26 解説 工具の名称

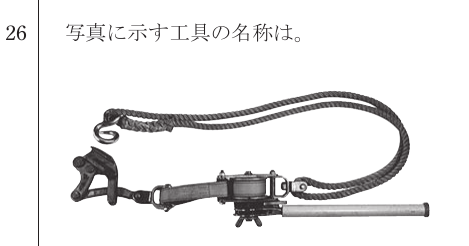

この問題は、写真に写っている工具の形状的な特徴からその役割を判断する問題です。試験で問われる工具は、必ずその「目的（何をするためのものか）」と「構造」をセットで覚えるのが鉄則です。

この工具が張線器であると判断する根拠は、その強力なグリップ構造と、てこの原理を利用して電線を引っ張るためのフックやレバー機構を持っている点にあります。他の選択肢であるトルクレンチや呼び線挿入器とは、一目見て形状が大きく異なるため、写真を見た瞬間に名称を答えられるよう準備しておきましょう。

工具の機能と識別ポイント

第一種電気工事士の試験では、高圧配線工事や幹線工事で用いられる専門的な工具が頻出します。張線器（ちょうせんき）は、架空送電線や配電線の張り具合を調整し、電線に規定の張力を与えるために不可欠な工具です。

写真で見られるような本体と連動するレバー、またはカム（つかみ具）の構造は、電線を強固に把持して滑らせないためのものです。これに対し、他の選択肢は以下のような明確な違いがあります。

• トルクレンチ：ボルトやナットを規定のトルク値で締め付けるための精密工具。柄の先がソケット形状になっています。
• 呼び線挿入器：配管内に電線を通すためのガイドワイヤー（通線工具）を送り出すための器具。ドラム状のケースに入っているのが一般的です。
• ケーブルジャッキ：ドラムに巻かれた電線を繰り出す際に、ドラムを浮かせて回転させるための台座です。

現場で求められる工具理解

この問題の教育的な意図は、単なる名称の暗記ではなく、実際の施工現場においてどの作業工程でどの工具が必要になるかを整理させることにあります。

張線器は、単体で完結する工具ではありません。通常はカムラー（つかみ具）やレバーホイストなどの牽引具と組み合わせて使用されます。高圧引き込み線の工事や電柱間の張り渡し作業において、電線のたるみを適切に管理し、事故のない施工を行うための技術者の道具です。

試験対策としては、工具の写真を単体で眺めるだけでなく、実際にその工具がどのように配置され、どの方向に力を加えるのかをイメージしてください。たとえば、電線を引っ張る方向に向かって力を加えるという仕組みが理解できていれば、外観の特徴がより鮮明に記憶に残るはずです。
