令和5年度 学科試験 問15 解説 漏電遮断器の選定

低圧電路において地絡を検知して自動遮断する機器は、漏電遮断器です。外観図から判別する際は、前面に「テストボタン」があるかどうかを確認するのが最も確実な見分け方です。

漏電遮断器を見分けるポイント

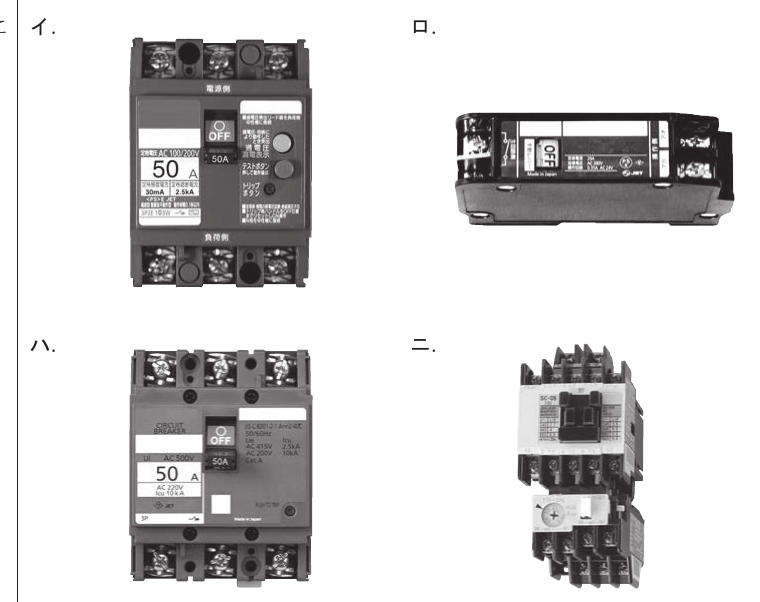

漏電遮断器には、正常に動作するかを確認するためのテストボタンが必ずついています。このボタンを押すと、疑似的に漏電状態を作り出し、遮断器が正しくトリップ（遮断）するかをチェックできます。試験問題の写真では、イの機器に「テストボタン」という記載があることが判断の決定打となります。

一方、他の選択肢を確認すると以下のようになっています。 ・ロ：配線用遮断器（小型のもの）です。地絡保護機能はありません。 ・ハ：配線用遮断器（MCCB）です。過電流保護は行いますが、地絡検知機能は持ちません。盤面がすっきりしており、テストボタンがないことが特徴です。 ・ニ：電磁接触器（マグネットスイッチ）と熱動継電器（サーマルリレー）の組み合わせです。電動機の運転制御や過負荷保護を行うための機器であり、地絡保護を主目的とはしません。

地絡保護の考え方

電気設備において地絡事故は、感電事故や火災に直結する重大なリスクです。そのため、漏電遮断器には「定格感度電流」が設定されており、規定値以上の漏れ電流が流れた際に、極めて短い時間で回路を切り離す仕組みになっています。

なぜテストボタンが必要かというと、電子部品や機械的な機構が長期間の動作で固着したり、故障したりしていないかを定期的に確認する必要があるからです。現場の実務においても、漏電遮断器の設置後には必ずテストボタンを押して動作確認を行うことが義務付けられています。

実務での活かし方

この知識は、分電盤の保守点検や設置作業において必須のものです。現場で遮断器を選定・交換する際、「地絡保護が必要な回路（水回りや屋外コンセントなど）には必ず漏電遮断器を選ぶ」「図面や銘板がなくても、外観上のテストボタンの有無で保護対象を即座に判断する」といったスキルに直結します。試験では写真での判別が求められますが、実務では筐体に記載された定格感度電流（例：30mAなど）を確認する習慣も併せて身につけておきましょう。
