令和4年度 第一種電気工事士 筆記試験 問49 解説 CVTケーブルの構造

この問題は、CVTケーブル（架橋ポリエチレン絶縁ビニルシースケーブル）の構造図を正しく識別できるかを問うものです。CVTケーブルとは、架橋ポリエチレンで絶縁された3本の単心ケーブルをより合わせたものを指します。選択肢の中から、各芯線に半導電層と銅シールドが施され、それらがひとまとめに外装（ビニルシース）で覆われている図を選び出すのが正解への道筋です。

CVTケーブルの正しい構造

CVTケーブルは、高圧受電設備などで一般的に使用される高圧ケーブルの一種です。この構造を理解する鍵は、中心から外側へ向かう層の構成にあります。

1. 導体：電流が流れる中心部です。
2. 内部半導電層：導体の表面を平滑にし、電界を均一化させるための層です。
3. 架橋ポリエチレン絶縁体：高い耐熱性と絶縁性能を持つ主絶縁層です。
4. 外部半導電層：絶縁体表面の電界を均一化するための層です。
5. 銅シールド：電磁的な遮蔽を行うための層です。
6. ビニルシース：これら全体を物理的に保護する外装です。

この問題では、これらすべての層が描かれ、さらに3芯がしっかりとビニルシースで一括して覆われている構造を選択する必要があります。

選択肢を識別する思考プロセス

まず、CVTケーブルは「高圧」で使用されることが多いため、低圧ケーブルとは構造が異なります。低圧用のVVRやCVケーブルには、高圧ケーブル特有の半導電層や銅シールドは存在しません。

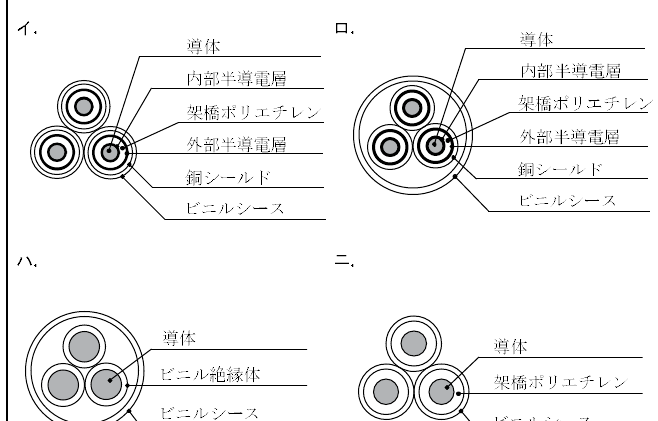

選択肢ハやニを見ると、半導電層や銅シールドの記載がありません。これらは高圧用CVTの構造として不適切です。次に残るイとロを比較します。選択肢イは各芯線が個別にビニルシースを巻いたまま並んでいるような描写であるのに対し、選択肢ロは3本の芯線が寄り合わされた後、外側をもう一度ビニルシースで一括して保護している構造になっています。CVTケーブルは、これら3本をより合わせて全体をシースで覆う構造が標準であるため、ロが適切であると判断できます。

ケーブル構造を知ることの意義

電気工事士の実務において、ケーブルの構造を正確に理解しておくことは非常に重要です。例えば、高圧ケーブルの端末処理を行う際、この図にある半導電層や銅シールドをどこまで剥ぎ取り、どこから先を残すべきかという手順は、絶縁破壊事故を防ぐための最重要事項です。

また、CVTケーブルの「T」は「Triplex形（より合わせ形）」を意味しています。低圧ケーブルとの違いを見抜くこの知識は、施工現場で適切な材料を選定し、正しい工法を適用するための基礎能力として試験で問われています。高圧設備では、この構造の違いがそのまま絶縁性能やシールド性能の維持に直結するため、設計図書や仕様書と実際の材料を照らし合わせる際の判断材料となります。
