令和4年度 第一種電気工事士 筆記試験 問23 解説 電力ヒューズ

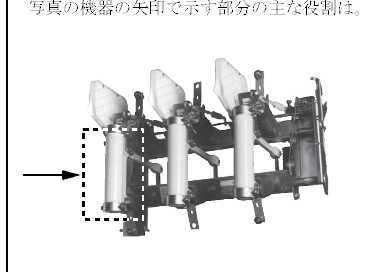

この問題は、写真に写っている機器が「高圧カットアウト」であることを特定し、その構成部品である「筒状の容器（ヒューズホルダー）」の役割を理解することで正解にたどり着けます。矢印が指している部分は、内部にヒューズが収められたヒューズホルダーであり、過電流（短絡電流を含む）が流れた際にヒューズが溶断することで回路を遮断し、電路を保護する役割を持っています。

高圧カットアウトの構造と役割

高圧カットアウトは、主に高圧受電設備の区分開閉器や変圧器の一次側に設置される保護装置です。この機器は大きく分けて、固定側となる「カットアウト本体（ベース）」と、操作や交換が可能な「ヒューズホルダー（筒）」で構成されています。

写真で矢印が指しているヒューズホルダーの内部には、高圧限流ヒューズや高圧カットアウト用ヒューズが挿入されています。このヒューズは、負荷電流の範囲内では回路を閉じ続け、短絡事故などの過大な電流が流れたときには、瞬時にヒューズエレメントが溶断して電路を切り離します。これにより、事故点を除去し、波及事故を防ぐのが最大の目的です。

機器識別のポイント

試験では、この写真のように「特徴的な白い筒状の部品」が描かれていたら、まずは高圧カットアウトを疑ってください。もしこれが避雷器（LA）であれば、碍子のようなヒレが外側にあり、接地線が接続される構造が目立ちます。一方で、高圧カットアウトは上部に開閉のための操作環（プルリング）があり、ヒューズが切れた際に下向きに開放される構造が特徴です。

選択肢にある「地絡保護」は主に高圧地絡継電器（DGR）や地絡方向継電器の役割であり、「過電圧保護」は避雷器の役割です。それぞれの機器が「何から電路を守るのか」を整理しておくと、誤選択を確実に防ぐことができます。

実務における位置づけと安全

高圧カットアウトは、小規模な需要家において非常に頻繁に用いられる機器です。現場では、ヒューズの取り替え作業を行う機会も多く、電気工事士にとってなじみ深い装置といえます。ただし、この機器は高圧電路に直接関わるものであるため、交換時には必ず遮断されていることを確認し、検電を行うなど、確実な安全手順を守る必要があります。この問題を通じて、「どの機器がどの異常現象に対応しているか」を理解することは、トラブルシューティングや機器選定の基本となる非常に重要な知識です。
