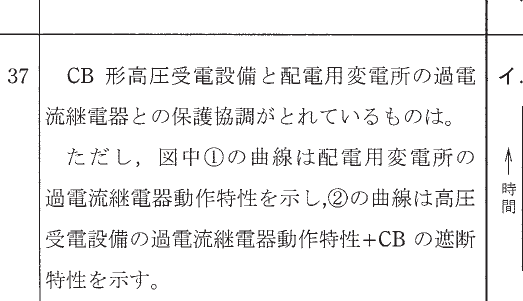

CB形高圧受電設備と配電用変電所の過電流継電器との保護協調がとれているものは。ただし、図中①の曲線は配電用変電所の過電流継電器動作特性を示し、②の曲線は高圧受電設備の過電流継電器動作特性+CBの遮断特性を示す。

平成27年度筆記試験問37 解説過電流継電器の保護協調

この問題は、受電設備で事故が発生した際、電力会社側の配電用変電所よりも先に、受電設備側の遮断器（CB）が確実に動作して停電範囲を最小限に留める「保護協調」の考え方を問うものです。

正解を選ぶための判断基準は、「受電設備側の動作曲線（②）が、配電用変電所側の動作曲線（①）よりも常に左下（＝短時間かつ小電流で動作する領域）にあること」です。

保護協調とは、事故発生時に事故点に近い保護装置を優先的に動作させる仕組みです。電力系統は、末端から電源側に向かって、複数の過電流継電器や遮断器が直列に配置されています。

もし受電設備側（②）が先に動作せず、配電用変電所側（①）が先に動作してしまうと、事故が発生した受電設備だけでなく、その変電所から電気の供給を受けている他の建物まで一斉に停電してしまいます。これを防ぐために、受電設備側はより速く、より敏感に動作するように設定する必要があります。

試験の選択肢を見る際は、以下の点に注目してください。

横軸は電流、縦軸は時間です。
事故が発生したとき、受電設備側の動作曲線（②）が、配電用変電所側の動作曲線（①）よりも左側（少ない電流で動作開始）かつ下側（短い時間で遮断完了）にあるかを確認します。
曲線が交差していたり、①が②よりも左下にあったりする場合、保護協調がとれていないと判断します。

選択肢ニでは、②の点線が①の実線よりも常に左下にあるため、受電設備で過電流が発生した際に、変電所側の遮断器が動く前に受電側のCBが確実に遮断し、被害をその構内に限定できることがわかります。

この知識は、高圧受電設備の設計や保守点検において極めて重要です。現場で継電器の設定を行う際には、電力会社から提供される配電用変電所の動作特性データ（①）を基に、それと重ならないよう、かつ系統保護の趣旨に反しない範囲で自施設の継電器（②）の動作時間を整定します。

試験においてこの問題が出題される意図は、単なる継電器の知識を問うこと以上に、電気保安の基本である「広域停電の防止」という概念を理解しているかを確認することにあります。電気主任技術者や電気工事士として、事故時の波及影響を最小限に抑えるための理論的な根拠を身につけておくことが求められています。
